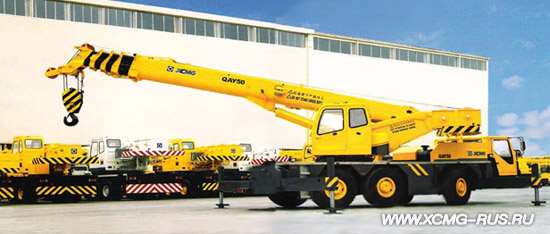

Китайский автокран повышенной проходимости XCMG QAY50 — это один из серии внедорожных мобильных кранов, разработанных на базе XCMG QAY25. Создание данного крана опиралось на китайский и зарубежный успешный опыт, внедрение высокоразвитой технологии производства кранов, использование новых технологий и новых материалов.

Некоторые особенности автокрана XCMG QAY50:

• Подковообразный (U-образный) профиль стрелы;
• Система постоянной мощности с регулируемым рабочим объёмом;
• Гидравлическое пропорциональное управление;
• Гидропневматическая подвеска;
• Автоматическая трансмиссия;
• Данный кран относится к классу автокранов высокой грузоподъёмности;
• Мощный двигатель;
• Хорошая проходимость;
• Широкая область применения;
• Безопасность и надёжность в работе.

Технические характеристики китайского автокрана повышенной проходимости XCMG QAY50:

• Габаритные размеры китайского автокрана XCMG QAY50:
  • Длина: 12200 мм
  • Ширина: 2750 мм
  • Высота: 3650 мм
• Полная масса: 36,8 т
• Рабочие характеристики автокрана XCMG QAY50:
  • Максимальный грузовой момент: 1739 т·м
  • Максимальная грузоподъёмность: 50 т
  • Максимальная длина стрелы: 38 м
  • Максимальная длина стрелы с гуськом: 53,4 м
  • Максимальная высота подъёма основной стрелы: 38 м
  • Максимальная высота подъёма стрелы с гуськом: 53,4 м
• Ходовые характеристики автокрана XCMG QAY50:
  • Максимальная скорость движения автокрана: 70 км/ч
  • Максимальный преодолеваемый подъём: 58 %
• Стрела автокрана XCMG QAY50:
  • Поперечное сечение: большой шестиугольный профиль со скруглёнными углами, подходящая нагрузка, способность выдерживать тяжёлые нагрузки.
  • Телескопирование: один цилиндр плюс проволочные тросы, синхронная телескопичность.
• Гусёк: треугольная решётчатая конструкция, хорошая устойчивость и малый вес.
• Механизм подъёма крюка:
  • Тип: основная и вспомогательная лебёдки, встроенный планетарный редуктор, приводимый в движение поршневым гидромотором с постоянным рабочим объёмом.
  • Скорость подъёма и опускания основной лебёдки с полной нагрузкой: 120 м/мин.
• Механизм поворота:
  • Тип: двухступенчатый планетарный редуктор, внешнее соединение и центральная регулировка, удобен для регулировки и обслуживания, доступен управляемый свободный поворот.
  • Рабочая скорость: полный оборот на 360°, скорость поворота не менее 2,5 об/мин.
• Механизм подъёма стрелы крана: один цилиндр с импортным уравнительным клапаном для передней опорной стойки, опускание под действием силы тяжести, малое потребление энергии.
• Гидравлическая система:
  • Масляный насос: импортный шестерённый насос тройного действия, главный насос — поршневой, переменного рабочего объёма, с функцией обратной связи
  • Управление: гидроклапан пропорционального управления — удобство, точность и аккуратность управления
• Устройства безопасности: автоматический ограничитель момента наряду с автоматической защитой от перегруза обеспечивает динамическое отображение движений крана. Устройство блокировки при переподъёме, ограничитель высоты, гидравлический фиксатор выносных опор и уравнительный клапан.
• Двигатель: Steyr («Штайр») мощностью 279 л.с.
• Трансмиссия: механическое управление, переключение передач с синхронизатором, 8 скоростей плюс одна передача для движения вне дорог.
