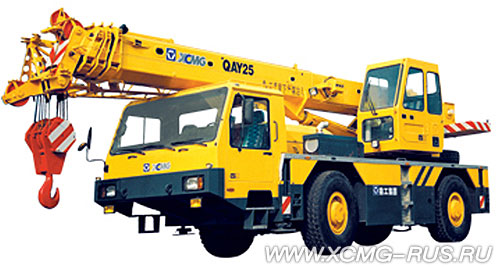

Автокран повышенной проходимости XCMG QAY25 Китай

XCMG → Автокраны повышенной проходимости → Автокран XCMG QAY25

Автокран повышенной проходимости XCMG QAY25 спроектирован и производится заводом тяжёлого машиностроения «Сюйчжоу» (Xuzhou Heavy Machinery Works, XCMG). Соединение многолетнего успешного опыта в производстве автокранов и внедрение иностранных высоких технологий позволило компании XCMG разработать вездеходный мобильный кран мирового уровня. Данный автокран QAY25 был спроектирован с помощью компьютерного трёхмерного конструирования. Конструкция данного автомобильного крана содержит передовые технологии, включая систему открытого типа с переменным рабочим объёмом, гидравлическое пропорциональное управление, гидропневматическую подвеску и многострунный профиль стрелы.

Автокран XCMG QAY25 обеспечивает выдающуюся производительность в грузоподъёмных операциях и при движении по дороге, он не только соответствуют потребностям обычных клиентов в Китае и за рубежом, но также подходит и для использования на плоскогорьях, нефтяных месторождениях, полупустынях и т.д., в особенности в стеснённых условиях и на плохих дорогах. Это поистине вездеходный мобильный кран, приспособленный к разнообразным условиям.

Технические характеристики китайского автокрана повышенной проходимости XCMG QAY25:

• Габаритные размеры китайского автокрана XCMG QAY25:
  • Длина: 10700 мм
  • Ширина: 2490 мм
  • Высота: 3550 мм
• Полная масса: 25,2 т
• Производительность автокрана XCMG QAY25 при грузоподъёмных операциях:
  • Максимальный грузовой момент: 948 кН·м
  • Максимальная высота подъёма:
    • Стрела: 28,2 м
    • Стрела + гусёк: 36,6 м
  • Максимальная грузоподъёмность: 25 т
  • Максимальная грузоподъёмность при передвижении: 6 т
• Ходовые характеристики автокрана XCMG QAY25:
  • Угол переднего свеса (угол въезда): 20°
  • Угол заднего свеса (угол съезда): 21°
  • Минимальный дорожный просвет: 360 мм;
  • Максимальная скорость движения автокрана: 70 км/ч
  • Минимальный диаметр поворота: при повороте передними колёсами 20 м, при повороте всеми колёсами 14 м, возможен одновременный поворот всех колёс в одну сторону (крабовый ход).
  • Максимальный преодолеваемый подъём: 58 %
• Стрела автокрана XCMG QAY25:
  • Число секций: 4
  • Длина: 8,9 — 28 м
  • Поперечное сечение: большой шестиугольный профиль со скруглёнными углами, подходящая нагрузка, способность выдерживать большие нагрузки.
  • Телескопирование: один цилиндр плюс проволочные тросы, синхронная телескопичность.
• Гусёк:
  • Тип: треугольная решётчатая конструкция, хорошая устойчивость и малый вес.
  • Число секций: 1
  • Длина: 8,15 м
• Механизм подъёма крюка:
  • Тип: основная и вспомогательная лебёдки, встроенный планетарный редуктор, приводимый в движение поршневым гидромотором с постоянным рабочим объёмом.
  • Рабочая скорость: не менее 140 м/мин.
• Механизм поворота:
  • Тип: двухступенчатый планетарный редуктор, внешнее соединение и центральная регулировка, удобен для регулировки и обслуживания, доступен управляемый свободный поворот.
  • Рабочая скорость: полный оборот на 360°, скорость поворота не менее 2,5 об/мин.
• Механизм подъёма стрелы крана: один цилиндр с импортным уравнительным клапаном для передней опорной стойки, опускание под действием силы тяжести, малое потребление энергии.
• Выносные опоры:
  • Тип: выносные опоры типа «H» спереди и сзади.
  • Расстояние между выносными опорами: поперечная база 6,2 м, продольная 6,325 м, допустимо выдвижение опор на среднюю дальность 4,4 м.
• Гидравлическая система:
  • Масляный насос: импортные шестерённые насосы тройного действия, главный насос — поршневой, переменного рабочего объёма, с функцией обратной связи
  • Управление: гидроклапан пропорционального управления — удобство, точность и аккуратность управления
• Устройства безопасности: автоматический ограничитель момента наряду с автоматической защитой от перегруза обеспечивает динамическое отображение движений крана. Устройство блокировки при переподъёме, ограничитель высоты, гидравлический фиксатор выносных опор и уравнительный клапан.
• Шасси: двухосное полноприводное специальное шасси собственного производства XCMG, с возможностью управления всеми колёсами и одновременного поворота всех колёс в одну сторону (крабовый ход).
• Двигатель: шестицилиндровый дизельный двигатель водяного охлаждения, с турбонаддувом и последовательным охлаждением, выхлопные газы соответствуют нормам Евро-2, максимальная мощность составляет 184 кВт. По дополнительному заказу может быть установлен двигатель, адаптированный для работы на плоскогорье.
• Трансмиссия: механическое управление, переключение передач с синхронизатором, 8 скоростей плюс одна передача для движения вне дорог.
• Подвеска: гидропневматическая подвеска с автоматическим выравнивателем, ручное управление подъёмом/снижением, жёсткая фиксация шасси. Максимальный ход 160 мм.
