Magaziner EK 15 XL штабелер узкопроходный в Москве — продажа и лизинг

Распечатать

По вопросам покупки данной техники (Magaziner EK 15 XL штабелер узкопроходный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Magaziner EK 15 XL штабелер узкопроходный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Технические характеристики Magaziner EK15XL

Q	Грузоподъёмность, кг	1500
C	Центр тяжести, мм	600
	Тип двигателя	электрический
	Положение оператора	стоячее или сидячее
	Материал шин	полиуретан
	Количество ведущих колёс (на стороне двигателя), шт.	1
	Количество колёс на стороне погрузки, шт.	2
h8	Высота платформы оператора, мм	400
h3G + s	Высота подъёма, мм	см. таблицу
h2	Дополнительный подъём, мм	1700
h9	Высота захвата, мм	h6 - 400
	Толщина вилы, мм	40
	Ширина вилы, мм	120
	Длина вилы, мм	800 — 1300
B3	Ширина по вилам, мм	505 — 795
s	Минимальная высота вил, мм	80
L	Общая длина, мм (при ширине держателя вил 850 мм)	3650 — 3740 — 3840
L	Общая длина, мм (при ширине держателя вил 580 мм)	3515 — 3605 — 3705
M1S	Длина поддерживающей стрелы (стандартная), мм	460 — 550 — 650
X	Свес со стороны погрузки, мм	360
Х1	Свес со стороны двигателя, мм	270
B	Общая ширина, мм	1200 — 1700
h1	Высота при сложенной мачте, мм	см. таблицу
h6	Высота при поднятой кабине, мм	см. таблицу
h4	Высота при поднятой мачте, мм	см. таблицу
Wa	Радиус поворота, мм	2445
Ast	Ширина прохода, мм	1400 — 2000
	Скорость передвижения с грузом, км/ч	10,0 — 11,0
	Скорость передвижения без груза, км/ч	10,0 — 11,0
	Скорость подъёма вил с грузом, м/с	0,36 — 0,42 *
	Скорость подъёма вил без груза, м/с	0,45*
	Скорость опускания вил с грузом, м/с	0,40
	Скорость опускания вил без груза, м/с	0,40
	Горизонтальный ход вил с грузом, м/с	0,20 ***
	Горизонтальный ход вил без груза, м/с	0,20 ***
	Масса, включая батарею, кг	8200 — 8900
	Нагрузка на ось со стороны двигателя, при полной загрузке, кг	2720; 2910
	Нагрузка на ось со стороны двигателя, без загрузки, кг	3280; 3560
	Нагрузка на ось со стороны погрузки, при полной загрузке, кг	6980; 7490
	Нагрузка на ось со стороны погрузки, без загрузки, кг	5020; 5340
	Количество шин на стороне двигателя, шт.	1
	Количесто шин на стороне погрузки, шт.	2
	Размер шин на стороне двигателя, мм	381 / 152
	Размер шин на стороне погрузки, мм	377 / 178
y	Колёсная база, мм	2140
m2	Дорожный просвет, мм	40
	Рабочий тормоз	электромагнитный
	Стояночный тормоз	датчик присутствия (dead man's brake)
	Аккумуляторная батарея	DIN 43536 A
	Напряжение аккумуляторной батареи, В	80
	Ёмкость аккумуляторной батареи, А·ч	775 **
	Масса аккумуляторной батареи, кг	1862
	Тяговый двигатель, кВт	7,0 или 5,0
	Подъёмный двигатель, кВт	26,0 *
	Электрический привод движением и погрузкой	переменный или постоянный ток

Примечания:

• * — Увеличенная скорость подъёма по дополнительному заказу.
• ** — Также имеется возможность установить аккумуляторы другой ёмкости на заказ.
• *** — Возможно увеличение до 0,45 м/с по заказу.

Отличия в характеристиках Magaziner EK 15 XL при использовании привода постоянного или переменного тока

• Привод переменного тока:
• Скорость передвижения 11 км/ч
• Скорость подъёма вил с грузом 0,42 м/с
• Тяговый двигатель 7,0 кВт
• Привод постоянного тока:
• Скорость передвижения 10 км/ч
• Скорость подъёма вил с грузом 0,36 м/с
• Тяговый двигатель 5,0 кВт

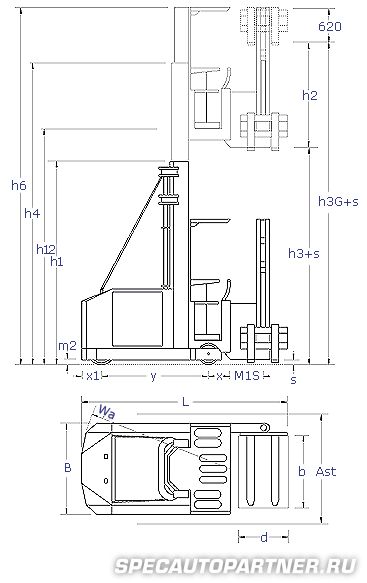

Размеры Magaziner EK 15 XL

Таблица 1: Размеры и высота подъема Magaziner EK 15 XL с двойной мачтой (дуплекс), вилами с шарнирным соединением, дополнительным подъемом 1700 мм или 2300 мм

Полная высота подъёма с дополнительным подъёмом 1700 мм	Полная высота подъёма с дополнительным подъёмом 2300 мм	Высота подъёма кабины	Высота платформы подъёмника	Увеличенная высота подъёма кабины *	Высота при сложенной мачте (дуплекс)
h3G + s	h3G + s	h3 + s	h12	h6	h1
мм	мм	мм	мм	мм	мм
13700	14300	12000	12320	14320	7420
14200	14800	12500	12820	14820	7670
14700	15300	13000	13320	15320	7920
15200	15800	13500	13820	15820	8170
15700	16300	14000	14320	16320	8420

* — Включая дополнительную высоту подъёма 2300 мм + 600 мм

Таблица 2: Размеры и высота подъема Magaziner EK 15 XL с тройной мачтой (триплекс), вилами с шарнирным соединением, дополнительным подъемом 1700 мм или 2300 мм

Полная высота подъёма с дополнительным подъёмом 1700 мм	Полная высота подъёма с дополнительным подъёмом 2300 мм	Высота подъёма кабины	Высота платформы подъёмника	Увеличенная высота подъёма кабины *	Высота при сложенной мачте (триплекс)
h3G + s	h3G + s	h3 + s	h12	h6	h1
мм	мм	мм	мм	мм	мм
12200	12800	10500	10820	12820	4920
12950	13550	11250	11570	13570	5170
13700	14300	12000	12320	14320	5420
14450	15050	12750	13070	15070	5670
15200	15800	13500	13820	15820	5920
15950	16550	14250	14570	16570	6170

* — Включая дополнительную высоту подъёма 2300 мм + 600 мм

С тройной мачтой общая длина увеличивается на 125 мм.

Таблица 3: Ширина прохода в зависимости от размеров груза (для Magaziner EK 15 XL)

Размеры груза		Расстояние между погрузками	Длина стрелы	Ширина прохода *
глубина	ширина
b	d	Ast	M1S
мм	мм	мм	мм	мм
1240	835	1700	460	3820
1200	800	1650	460	3800
1200	1000	1650	550	3890
1200	1200	1650	650	3980
1000	800	1450	460	3730
1000	1000	1450	550	3820
1000	1200	1450	650	3910
800	800	1400	460	3710
800	1000	1400	550	3800
800	1200	1400	650	3900
835	1240	1400	650	3900

* — Ширина прохода без загрузки и при ширине каретки вил 580 мм, с механическим управлением + 300 мм, с проводным управлением + 800 мм (рекомендуется).

Телескопические вилы

Можно заказать штабелер Magaziner с телескопическими вилами одного из 4-х типов:

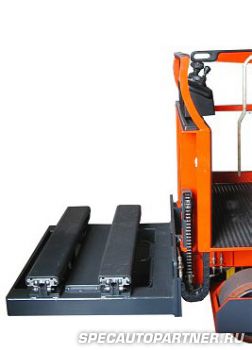

Тип 1: начальная высота 650 мм

В исходном состоянии вилы на уровне с кабиной. Небольшая длина погрузчика, хорошее решение для сортировки заказов.

• Размер вилы 180 x 70 мм
• Расстояние между вилами 560 мм
• Длина погрузчика 3665 мм

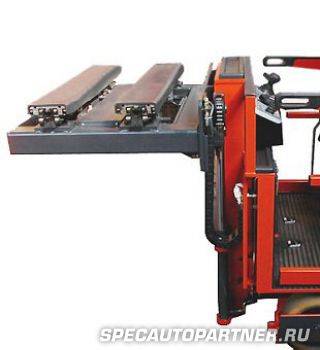

Тип 2: начальная высота 1000 мм

В исходном состоянии вилы находятся перед кабиной. Возможна сортировка заказов, от высоты 1000 мм.

• Размер вилы 180 x 70 мм
• Расстояние между вилами 560 мм
• Длина погрузчика 3790 мм

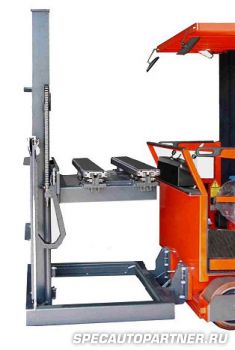

Тип 3: начальное положение спереди от груза

Исходное состояние спереди от груза/вил, хорошее решение для сортировки заказов, физически более неоптимальное распределение массы, высота вил в нижнем положении 350 мм.

• Размер вилы 180 x 70 мм
• Расстояние между вилами 560 мм
• Длина погрузчика^* 3935 мм

* — Со стандартной батареей, центр 450 мм, максимальная ширина груза 800 мм

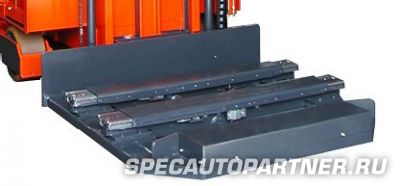

Тип 4: Телескопические вилы, высота в нижнем положении 190 мм

Длина погрузчика + 258 мм, максимальная грузоподъёмность 1000 кг.
