Magaziner EK 11 штабелер узкопроходный в Москве — продажа и лизинг

Распечатать

По вопросам покупки данной техники (Magaziner EK 11 штабелер узкопроходный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Magaziner EK 11 штабелер узкопроходный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Технические характеристики Magaziner EK11

Q	Грузоподъёмность, кг	1100
C	Центр тяжести, мм	600
	Тип двигателя	электрический
	Положение оператора	стоячее или сидячее
	Материал шин	полиуретан
	Количество ведущих колёс (на стороне двигателя), шт.	1
	Количество колёс на стороне погрузки, шт.	2
h8	Высота платформы оператора, мм	400
h3G + s	Высота подъёма, мм	см. таблицу
h2	Дополнительный подъём, мм	1700
h9	Высота захвата, мм	h6 - 400
	Толщина вилы, мм	40
	Ширина вилы, мм	120
	Длина вилы, мм	800 — 1300
B3	Ширина по вилам, мм	505 — 795
s	Минимальная высота вил, мм	80
L	Общая длина, мм (при ширине держателя вил 850 мм)	3275 — 3365 — 3465
L	Общая длина, мм (при ширине держателя вил 580 мм)	3140 — 3230 — 3330
M1S	Длина поддерживающей стрелы (стандартная), мм	460 — 550 — 650
X	Свес со стороны погрузки, мм	355
Х1	Свес со стороны двигателя, мм	255
B	Общая ширина, мм	1000 — 1700
h1	Высота при сложенной мачте, мм	см. таблицу
h6	Высота при поднятой кабине, мм	см. таблицу
h4	Высота при поднятой мачте, мм	см. таблицу
Wa	Радиус поворота, мм	2080
Ast	Ширина прохода, мм	1200 — 2000
	Скорость передвижения с грузом, км/ч	10,0 — 11,0
	Скорость передвижения без груза, км/ч	10,0 — 11,0
	Скорость подъёма вил с грузом, м/с	0,23 — 0,32 *
	Скорость подъёма вил без груза, м/с	0,26 — 0,38 *
	Скорость опускания вил с грузом, м/с	0,40
	Скорость опускания вил без груза, м/с	0,40
	Горизонтальный ход вил с грузом, м/с	0,20 ****
	Горизонтальный ход вил без груза, м/с	0,20 ****
	Масса, включая батарею, кг	4900 — 5900
	Нагрузка на ось со стороны двигателя, при полной загрузке, кг	1600; 1900
	Нагрузка на ось со стороны двигателя, без загрузки, кг	2100; 2400
	Нагрузка на ось со стороны погрузки, при полной загрузке, кг	4400; 5100
	Нагрузка на ось со стороны погрузки, без загрузки, кг	2800; 3500
	Количество шин на стороне двигателя, шт.	1
	Количесто шин на стороне погрузки, шт.	2
	Размер шин на стороне двигателя, мм	343 / 140
	Размер шин на стороне погрузки, мм	343 / 140
y	Колёсная база, мм	1780
m2	Дорожный просвет, мм	40
	Рабочий тормоз	электромагнитный
	Стояночный тормоз	датчик присутствия (dead man's brake)
	Аккумуляторная батарея	DIN 43531 B
	Напряжение аккумуляторной батареи, В	48 **
	Ёмкость аккумуляторной батареи, А·ч	775 ***
	Масса аккумуляторной батареи, кг	1118
	Тяговый двигатель, кВт	5,0
	Подъёмный двигатель, кВт	10 или 12,5 *
	Электрический привод движением и погрузкой	переменный или постоянный ток

Примечания:

• * — Увеличенная скорость подъёма по дополнительному заказу.
• ** — Также имеется возможность установить 80 В аккумулятор.
• *** — Также имеется возможность установить аккумуляторы другой ёмкости на заказ.
• **** — Возможно увеличение до 0,45 м/с по заказу.

Отличия в характеристиках Magaziner EK 11 при использовании привода постоянного или переменного тока

• Привод переменного тока:
• Скорость передвижения 11 км/ч
• Скорость подъёма вил с грузом 0,32 м/с
• Скорость подъёма вил без груза 0,38 м/с
• Подъёмный двигатель 12,5 кВт
• Привод постоянного тока:
• Скорость передвижения 10 км/ч
• Скорость подъёма вил с грузом 0,23 м/с
• Скорость подъёма вил без груза 0,26 м/с
• Подъёмный двигатель 10 кВт

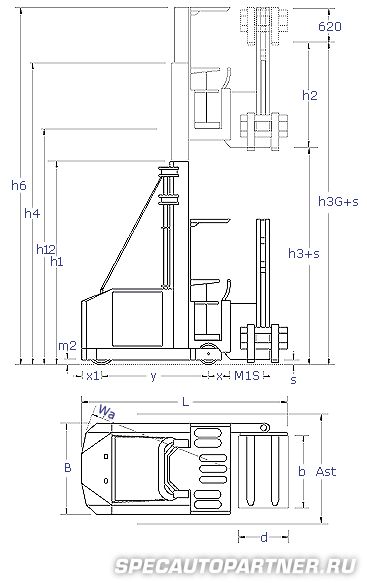

Размеры Magaziner EK 11

Таблица 1: Размеры и высота подъема Magaziner EK 11 с двойной мачтой (дуплекс), вилами с шарнирным соединением, дополнительным подъемом 1700 мм или 2300 мм

Полная высота подъёма с дополнительным подъёмом 1700 мм	Полная высота подъёма с дополнительным подъёмом 2300 мм	Высота подъёма кабины	Высота платформы подъёмника	Увеличенная высота подъёма кабины *	Высота при сложенной мачте (дуплекс)
h3G + s	h3G + s	h3 + s	h12	h6	h1
мм	мм	мм	мм	мм	мм
4200	4800	2500	2820	4820	2495
4700	5300	3000	3320	5320	2745
5200	5800	3500	3820	5820	2995
5700	6300	4000	4320	6320	3245
6200	6800	4500	4820	6820	3495
6700	7300	5000	5320	7320	3745
7200	7800	5500	5820	7820	3995
7700	8300	6000	6320	8320	4245
8200	8800	6500	6820	8820	4495
8700	9300	7000	7320	9320	4745

* — Включая дополнительную высоту подъёма 2300 мм + 600 мм

Таблица 2: Размеры и высота подъема Magaziner EK 11 с тройной мачтой (триплекс), вилами с шарнирным соединением, дополнительным подъемом 1700 мм или 2300 мм

Полная высота подъёма с дополнительным подъёмом 1700 мм	Полная высота подъёма с дополнительным подъёмом 2300 мм	Высота подъёма кабины	Высота платформы подъёмника	Увеличенная высота подъёма кабины *	Высота при сложенной мачте (триплекс)
h3G + s	h3G + s	h3 + s	h12	h6	h1
мм	мм	мм	мм	мм	мм
5450	6050	3750	4070	6070	2495
6200	6800	4500	4820	6820	2745
6950	7550	5250	5570	7570	2995
7700	8300	6000	6320	8320	3245
8450	9050	6750	7070	9070	3495

* — Включая дополнительную высоту подъёма 2300 мм + 600 мм

С тройной мачтой общая длина увеличивается на 35 мм.

Таблица 3: Ширина прохода в зависимости от размеров груза (для Magaziner EK 11)

Размеры груза		Расстояние между погрузками	Длина стрелы	Ширина прохода *
глубина	ширина
b	d	Ast	M1S
мм	мм	мм	мм	мм
1240	835	1700	460	3480
1200	800	1650	460	3460
1200	1000	1650	550	3540
1200	1200	1650	650	3630
1000	800	1450	460	3380
1000	1000	1450	550	3460
1000	1200	1450	650	3560
800	800	1400	460	3360
800	1000	1400	550	3450
800	1200	1400	650	3540
835	1240	1400	650	3540

* — Ширина прохода без загрузки и при ширине каретки вил 580 мм, с механическим управлением + 300 мм, с проводным управлением + 800 мм (рекомендуется).

Телескопические вилы

Можно заказать штабелер Magaziner с телескопическими вилами одного из 4-х типов:

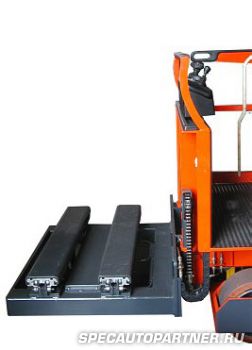

Тип 1: начальная высота 650 мм

В исходном состоянии вилы на уровне с кабиной. Небольшая длина погрузчика, хорошее решение для сортировки заказов.

• Размер вилы 180 x 63 мм
• Расстояние между вилами 560 мм
• Длина погрузчика 3285 мм

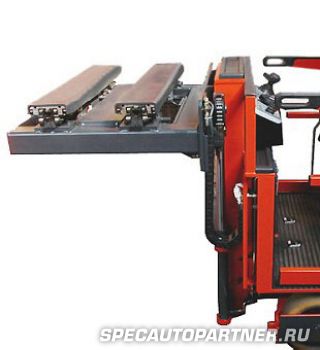

Тип 2: начальная высота 1000 мм

В исходном состоянии вилы находятся перед кабиной. Возможна сортировка заказов, от высоты 1000 мм.

• Размер вилы 180 x 63 мм
• Расстояние между вилами 560 мм
• Длина погрузчика 3410 мм

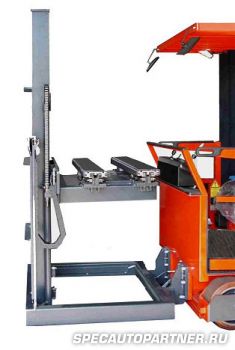

Тип 3: начальное положение спереди от груза

Исходное состояние спереди от груза/вил, хорошее решение для сортировки заказов, физически более неоптимальное распределение массы, высота вил в нижнем положении 350 мм.

• Размер вилы 180 x 63 мм
• Расстояние между вилами 560 мм
• Длина погрузчика^* 3555 мм

* — Со стандартной батареей, центр 450 мм, максимальная ширина груза 800 мм

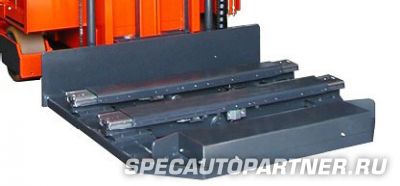

Тип 4: Телескопические вилы, высота в нижнем положении 190 мм

Длина погрузчика + 258 мм, максимальная грузоподъёмность 1000 кг.
