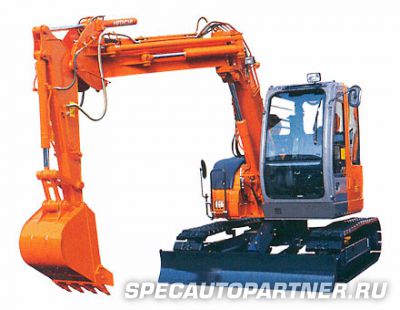

Hitachi Zaxis ZX75US экскаватор гусеничный в Москве — продажа и лизинг

Распечатать

По вопросам покупки данной техники (Hitachi Zaxis ZX75US экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX75US экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Двигатель экскаватора Hitachi ZX75US

Модель	Isuzu A-4JG1
Тип	дизельный, 4-х тактный водяного охлаждения
Число цилиндров	4
Мощность по системе DIN 6271, кВт (л.с.)	40,5 (55) при 1900 мин-1
Мощность по системе SAE J1349, кВт (л.с.)	40 (54) при 1900 мин-1
Максимальный крутящий момент, Н·м	211 при 1500 мин-1
Рабочий объем, л	3,059
Диаметр поршня, мм	96
Ход поршня, мм	107
Аккумулятор	2 x 12 В / 52 А·ч
Регулятор	механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX75US

• ЭСУ (Электронная Система Управления) позволяет достичь максимальной эффективности работы при снижении расхода топлива и шума двигателя.
• УС (Управление системой).
• ТСС (Топливо-сберегающая сиcтема).
• ОГС (Оптимальная Гидравлическая Система) — обеспечивает независимые операции.
• Система автоматического режима холостого хода.
• 2-х скоростная автоматическая коробка передач увеличивает тяговое усилие и скорость движения.

Главные насосы
два аксиально-поршневых насоса с регулируемой производительностью
Максимальная подача масла, л/мин	2 x 68,4
Главный насос (поворота)
один шестеренчатый насос
Максимальная подача масла, л/мин	40,7
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин	20,3

Гидравлические моторы

Моторы хода	два аксиально-поршневых мотора с регулируемой производительностью
Моторы поворота	один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов	Давление срабатывания
Гидроконтур рабочего оборудования	26,0 МПа (265 кгс/см2)
Гидроконтур поворота	26,0 МПа (265 кгс/см2)
Гидроконтур хода	31,4 МПа (320 кгс/см2)
Гидроконтур управляющего сигнала	3,9 МПа (40 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

	Количество	Диаметр гидроцилиндра	Диаметр штока
Стрела	1	115 мм	65 мм
Рукоять	1	95 мм	60 мм
Ковш	1	85 мм	55 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX75US

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления	2
Рычаги передвижения с педалями	2

Поворотная платформа экскаватора Hitachi ZX75US

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, мин-1

10,0

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм, созданная специально для модификации US, соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья регулируемые и имеют легко очищаемую обивку.

Ходовая часть экскаватора Hitachi ZX75US

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки	1
Опорные катки	5
Гусеничные башмаки	40

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке.

Скорости передвижения, км/ч	высокая	от 0 до 4,5
	низкая	от 0 до 2,9
Максимальная сила тяги, кН		51,8
Максимальный преодолеваемый подъем, град. (%)		35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX75US

ZAXIS75US — машина оснащена стрелой 3,72 м, рукоятью 1,62 м и ковшом 0,28 м³ для ZAXIS70, 0,33 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
С тройным грунтозацепом	450	7100	34
	600	7270	26
Асфальтоходная подушка	450	7100	34
Резиновый	450	7050	33
Трехгранный	500	7290	31
	700	7420	23
Плоский	450	7270	35

Веса базовой машины включая массу противовеса 1260 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.):

• 4950 кг с башмаками шириной 450 мм

Hitachi ZAXIS75US с функцией поворота рукояти:

Машина оснащена стрелой 3,72 м, рукоятью 1,62 м и ковшом 0,28 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
С тройным грунтозацепом	450	7700	36
	600	7870	28
Асфальтоходная подушка	450	7700	37
Резиновый	450	7650	36
Трехгранный	500	7890	34
	700	8020	25
Плоский	450	7870	37

Веса базовой машины включая массу противовеса 1260 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.):

• 6490 кг с башмаками шириной 450 мм

Заправочные емкости экскаватора Hitachi ZX75US

Топливный бак, л	89,0
Охлаждающая жидкость, л	9,5
Моторное масло, л	12,0
Мотор поворота, л	1,8
Мотор хода (на каждую сторону), л	2,5
Гидравлическая система, л	89,0
Бак для гидравлической жидкости, л	46,0

Рабочее оборудование экскаватора Hitachi ZX75US

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 3,72 м; рукоять выпускается в двух вариантах — 1,62 и 2,12 м. Ковш — сварной с возможностью регулировки поперечного люфта.

Емкость, м3		Ширина, мм		Кол-во зубьев	Вес, кг	Рекомендации
						ZAXIS75US		ZAXIS75US с асфальтоходной подушкой		ZAXIS75US с функцией поворота рукояти
По стандарту PCSA	По стандарту CECE	Без бокорезов	С бокорезами			Рукоять 1,62 м	Рукоять 2,12 м	Рукоять 1,62 м	Рукоять 2,12 м	Рукоять 1,62 м
0,13	0,12	360	450	3	141	++	++	++	++	++
0,17	0,15	450	550	3	168	++	++	++	++	++
0,19	0,17	490	590	3	175	++	++	++	++	++
0,23	0,20	560	650	3	186	++	++	++	++	++
0,28	0,24	660	750	4	211	++	++	++	++	++
0,33	0,29	770	860	5	230	++	—	++	—	—
0,28 *	0,24 *	660 *	750 *	4 *	254 *	++	+	++	+	+
Отвал: ширина 750 мм, длина 1500 мм					250	#	#	#	#	—

Обозначения:

*	Усиленный ковш
++	Применим для материалов плотностью 2000 кг/м3 и больше
+	Применим для материалов плотностью 1600 кг/м3 и больше
#	Планировка откосов
—	Применение невозможно

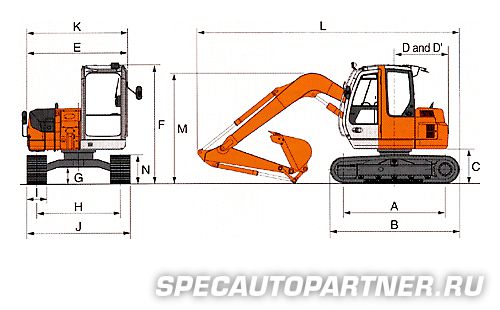

Размеры экскаватора Hitachi ZX75US

Характеристика		ZAXIS75US		ZAXIS75US с асфальтоходной подушкой
A	База машины	2290 мм (7'6")		2290 мм (7'6")
B	Длина ходовой части	2920 мм (9'7")		2960 мм (9'9")
C	Высота от уровня земли до противовеса	760 мм (2'6") *		805 мм (2'8")
D	Радиус вращения по корпусу машины	1210 мм (4'0")		1210 мм (4'0")
D'	Расстояние от центра вращения до задней точки противовеса	1210 мм (4'0")		1210 мм (4'0")
E	Общая ширина поворотной части	2250 мм (7'5")		2250 мм (7'5")
F	Общая высота кабины	2690 мм (8'10")		2720 мм (8'11")
G	Минимальный дорожный просвет	355 мм (1'2") *		405 мм (1'4")
H	Расстояние между центрами гусениц	1870 мм (6'2")		1870 мм (6'2")
I	Ширина гусеничного башмака	G 450 мм (1'8")	G 600 мм (2'4")	P 450 мм (1'8")
J	Ширина ходовой части	2320 мм (7'7")	2470 мм (8'1")	2320 мм (7'7")
K	Общая ширина машины	2320 мм (7'7")	2470 мм (8'1")	2320 мм (7'7")
L	Длина машины с рукоятью 1,62 м (5'4")	5870 мм (19'3")		5890 мм (19'4")
	Длина машины с рукоятью 2,12 м (6'11")	5960 мм (19'6")		5970 мм (19'7")
M	Высота стрелы с рукоятью 1,62 м (5'4")	2690 мм (8'10")		2690 мм (8'10")
	Высота стрелы с рукоятью 2,12 м (6'11")	2830 мм (9'3")		2880 мм (9'5")
N	Высота гусеницы с тройным грунтозацепом башмака	655 мм (2'2")		710 мм (2'4")

* Исключая грунтозацеп башмака.

G: Тройной грунтозацеп башмака.

Р: Асфальтоходная подушка.

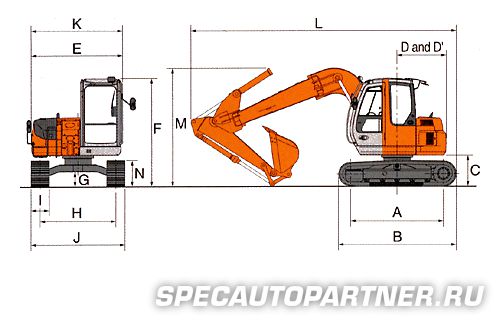

Размеры экскаватора Hitachi ZX75US c функцией поворота рабочего оборудования

Характеристика		ZAXIS75US с функцией поворота
A	База машины	2290 мм (7'6")
B	Длина ходовой части	2920 мм (9'7")
* C	Высота от уровня земли до противовеса	760 мм (2'6")
D	Радиус вращения по корпусу машины	1210 мм (4'0")
D'	Расстояние от центра вращения до задней точки противовеса	1210 мм (4'0")
E	Общая ширина поворотной части	2250 мм (7'5")
F	Общая высота кабины	2690 мм (8'10")
* G	Минимальный дорожный просвет	355 мм (1'2")
H	Расстояние между центрами гусениц	1870 мм (6'2")
I	Ширина гусеничного башмака	G 450 мм (18")
J	Ширина ходовой части	2320 мм (7'7")
K	Общая ширина машины	2320 мм (7'7")
L	Общая длина машины с рукоятью 1,62 м (5'4")	6020 мм (19'9")
M	Общая высота стрелы с рукоятью 1,62 м (5'4")	2840 мм (9'4")
N	Высота гусеницы с тройным грунтозацепом башмака	655 мм (2'2")

* Исключая грунтозацеп башмака.

G: Тройной грунтозацеп башмака.

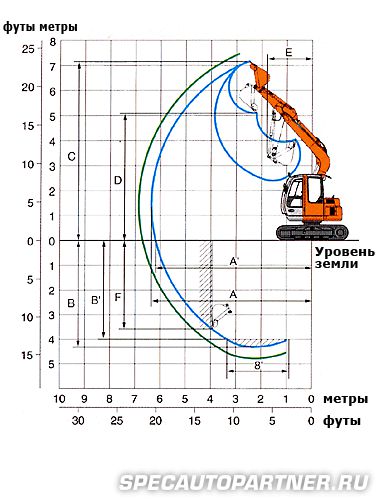

Геометрические параметры копания экскаватора Hitachi ZX75US

Характеристика			ZAXIS 75 US		ZAXIS 75 US с асфальтоходной подушкой
Длина рукояти			1,62 м (5'4")	2,12 м (6'11")	1,62 м (5'4")	2,12 м (6'11")
A	Maкс. радиус копания		6430 мм (21'1")	6920 мм (22'8")	6430 мм (21'1")	6920 мм (22'8")
A'	Maкс. радиус копания (грунта)		6260 мм (20'6")	6750 мм (22'2")	6250 мм (20'6")	6740 мм (22'1")
B	Maкс. глубина копания		4110 мм (13'6")	4610 мм (15'1")	4060 мм (13'4")	4560 мм (15'0")
B'	Maкс. глубина копания (уровень 8')		3760 мм (12'4")	4260 мм (14'0")	3710 мм (12'2")	4210 мм (13'40")
C	Макс. высота копания		7220 мм (23'8")	7620 мм (25'0")	7270 мм (23'10")	7680 мм (25'2")
D	Maкс. высота разгрузки		5120 мм (16'10")	5520 мм (18'1")	5170 мм (17'0")	5570 мм (18'3")
E	Мин. радиус поворота		1810 мм (5'11")	2170 мм (7'1")	1810 мм (5'11")	2170 мм (7'1")
F	Mакс. высота среза при копании		3670 мм (12'0")	4220 мм (13'10")	3620 мм (11'11")	4170 мм (13'8")
Сила копания ковша		ISO	55 кН (5600 кгс, 12400 фунт-сил)
		SAE: PCSA	47 кН (4800 кгс, 10600 фунт-сил)
Сила рабочего хода рукояти		ISO	38 кН (3900 кгс, 8600 фунт-сил)	32 кН (3300 кгс, 7280 фунт-сил)	38 кН (3900 кгс, 8600 фунт-сил)	32 кН (3300 кгс, 7280 фунт-сил)
		SAE: PCSA	36 кН (3700 кгс, 8200 фунт-сил)	31 кН (3200 кгс, 7100 фунт-сил)	36 кН (3700 кгс, 8200 фунт-сил)	31 кН (3200 кгс, 7100 фунт-сил)

Исключая грунтозацеп башмака.

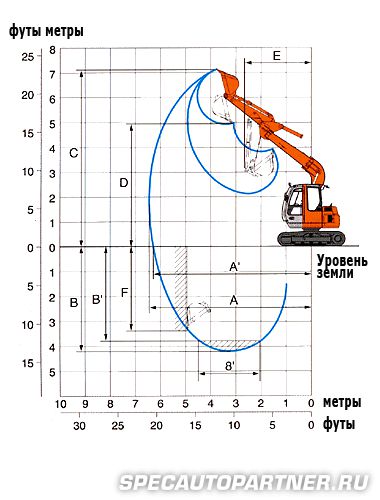

Геометрические параметры копания экскаватора с функцией поворота рабочего оборудования

Характеристика			ZAXIS 75 US с функцией поворота
Длина рукояти			1,62 м (5'4")
Дистанция поврота			0 м	max.
A	Maкс. радиус копания		6430 мм (21'1")	5980 мм (19'7")
A'	Maкс. радиус копания (грунта)		6260 мм (20'6")	5940 мм (19'6")
B	Maкс. глубина копания		4110 мм (13'6")	3650 мм (12'0")
B'	Maкс. глубина копания (уровень 8')		3730 мм (12'3")	3270 мм (10'4")
C	Макс. высота копания		7190 мм (23'7")	6840 мм (22'5")
D	Maкс. высота разгрузки		5120 мм (16'10")	4760 мм (15'7")
E	Мин. радиус поворота		2200 мм (7'3")	2160 мм (7'1") / 2370 мм (7'9") *
F	Mакс. высота среза при копании		3490 мм (11'5")	3030 мм (9'11")

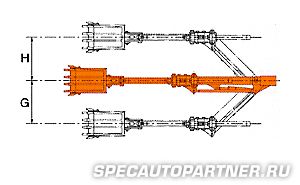

G	Поворот влево		—	1160 мм (3'10")
H	Поворот вправо		—	1160 мм (3'10")
Сила копания ковша		ISO	55 кН (5600 кгс, 12400 фунт-сил)
		SAE: PCSA	47 кН (4800 кгс, 10600 фунт-сил)
Сила рабочего хода рукояти		ISO	38 кН (3900 кгс, 8600 фунт-сил)
		SAE: PCSA	36 кН (3700 кгс, 8200 фунт-сил)

^* Правая/левая сторона поворота.

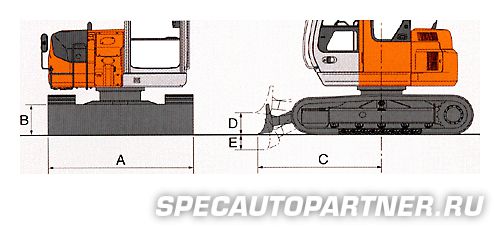

Экскаватор Hitachi ZX75US с бульдозерным отвалом

Оснащен стрелой 3,72 м (12'2"), рукоятью 1,62 м (5'4"), тройным башмаком с грунтозацепом 450 мм (18") и ковшом 0,28 м³ (0,37 куб.ярдов: емкость по системе PCSA) для ZAXIS75US.

Эксплуатационная масса		7650 кг (16900 фунтов)
Давление на грунт		36 кПа (0,37 кгс/см2, 5,26 фунтов на квадратный дюйм)
A	Общая ширина отвала	2320 мм (7'7")
B	Общая высота отвала	430 мм (1'5")
C	Расстояние от центра гусениц до отвала	2000 мм (6'7")
D	Mакс. высота подъема от земли	400 мм (1'4")
E	Mакс. глубина опускания	280 мм (11,0")
