Hitachi Zaxis ZX160LC экскаватор гусеничный в Москве — продажа и лизингПо вопросам покупки данной техники (Hitachi Zaxis ZX160LC экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX160LC экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.
Стандартный экскаватор с удлиненной базой. Длинная гусеничная тележка, 7 опорных катков, 43 гусеничных башмака.
Двигатель экскаватора Hitachi ZX160LC
Модель |
Isuzu AA-BG1TC |
Тип |
дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением |
Число цилиндров |
4 |
Мощность по системе DIN 6271, кВт (л.с.) |
H/P режим |
82,2 (111) при 2150 мин-1 |
P режим |
78 (106) при 1950 мин-1 |
Мощность по системе SAE J1349, кВт (л.с.) |
H/P режим |
82,2 (110) при 2150 мин-1 |
P режим |
78 (105) при 1950 мин-1 |
Максимальный крутящий момент, Н·м |
400 при 1800 мин-1 |
Рабочий объем, л |
4,329 |
Диаметр поршня, мм |
105 |
Ход поршня, мм |
125 |
Аккумулятор |
2 x 12 В / 55 А·ч |
Регулятор |
механическое регулирование скорости с шаговым электродвигателем |
Гидравлическая система экскаватора Hitachi ZX160LC
- Переключатель рабочих режимов: режим копания / режим рабочего оборудования
- Система контроля оборотов двигателя
Главные насосы |
два аксиально-поршневых насоса с регулируемой производительностью |
Максимальная подача масла, л/мин |
2 x 138 |
1 x 52,5 |
Управляющий насос |
один шестеренчатый насос |
Максимальная подача масла, л/мин |
24,2 |
Гидравлические моторы
Моторы хода |
два аксиально-поршневых насоса с регулируемой производительностью |
Моторы поворота |
один аксиально-поршневой мотор |
Параметры предохранительных клапанов
Параметры предохранительных клапанов |
Давление срабатывания |
Гидроконтур рабочего оборудования |
34,3 МПа (350 кгс/см2) |
Гидроконтур поворота |
30,4 МПа (310 кгс/см2) |
Гидроконтур хода |
34,3 МПа (350 кгс/см2) |
Гидроконтур управляющего сигнала |
3,9 МПа (40 кгс/см2) |
Гидравлические цилиндры
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.
Размеры
|
Количество |
Диаметр гидроцилиндра |
Диаметр штока |
Стрела |
2 |
110 мм |
80 мм |
Рукоять |
1 |
120 мм |
90 мм |
Ковш |
1 |
105 мм |
70 мм |
Гидравлические фильтры
В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.
Средства управления экскаватора Hitachi ZX160LC
В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.
Джойстики управления |
2 |
Рычаги передвижения с педалями |
2 |
Поворотная платформа экскаватора Hitachi ZX160LC
Вращающаяся рама
Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.
Скорость поворота, об/мин |
13,6 |
Кабина оператора
Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
Ходовая часть экскаватора Hitachi ZX160LC
Гусеница
Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.
Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.
Количество катков и башмаков на каждой стороне
Поддерживающие катки |
2 |
Опорные катки |
7 |
Гусеничные башмаки |
43 |
Защита гусеничной цепи |
1 |
Механизм хода
Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).
Скорости передвижения, км/ч |
высокая |
от 0 до 5,3 |
низкая |
от 0 до 3,1 |
Максимальная сила тяги, кН |
142 |
Максимальный преодолеваемый подъем, град. (%) |
35° (70%) |
Веса и давление на грунт экскаватора Hitachi ZX160LC
Экскаватор ZAXIS160LC: машина оснащена стрелой 5,10 м, рукоятью 2,58 м и ковшом 0,60 м3.
Тип башмака |
Ширина башмака, мм |
Вес, кг |
Давление на грунт, кПа |
С тройным грунтозацепом |
500 |
15600 |
45 |
600 |
15900 |
38 |
700 |
16100 |
33 |
Плоский |
600 |
16600 |
40 |
Вес базовой машины, включая массу противовеса 3000 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.) — 12100 кг с башмаками шириной 500 мм.
Заправочные емкости экскаватора Hitachi ZX160LC
Топливный бак, л |
280,0 |
Охлаждающая жидкость, л |
19,2 |
Моторное масло, л |
15,8 |
Мотор поворота, л |
6,2 |
Мотор хода (на каждую сторону), л |
3,5 |
Гидравлическая система, л |
170,0 |
Бак для гидравлической жидкости, л |
100,0 |
Рабочее оборудование экскаватора Hitachi ZX160LC
Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 5,10 м; рукоять выпускается в трех вариантах — 2,01, 2,58 и 3,10 м. Ковш — сварной с возможностью регулировки поперечного люфта.
|
Емкость, м3 |
Ширина, мм |
Кол-во зубьев |
Вес, кг |
Рекомендации |
ZAXIS160LC |
По стандарту PCSA |
По стандарту CECE |
Без бокорезов |
С бокорезами |
Рукоять 2,01 м |
Рукоять 2,58 м |
Рукоять 3,10 м |
|
0,52 |
0,45 |
790 |
910 |
4 |
410 |
+++ |
+++ |
+++ |
|
0,60 |
0,55 |
925 |
1045 |
5 |
530 |
+++ |
+++ СТД |
+++ * |
|
0,70 |
0,60 |
1005 |
1125 |
5 |
550 |
+++ |
++ |
+ * |
|
0,82 |
0,70 |
1140 |
1260 |
5 |
590 |
++ |
+ |
— |
*1 |
0,60 |
0,55 |
925 |
1045 |
5 |
610 |
+++ |
+++ |
++ * |
*1 |
0,70 |
0,60 |
1000 |
1120 |
5 |
635 |
+++ |
++ |
+ * |
|
Однозубый рыхлитель |
1 |
|
@ |
— |
— |
|
Отвал: ширина 1000 мм, длина 1700 мм |
|
# |
# |
# |
|
Трапецеидальный ковш |
3 |
|
+++ |
+++ |
+++ |
|
Грейферный ковш: 0,4 м3 шириной 700 мм |
|
810 |
+++ |
+++ |
— |
Обозначения:
* |
Только с башмаками шириной 700 мм |
*1 |
Усиленный ковш |
+++ |
Применим для материалов плотностью 1800 кг/м3 и больше |
++ |
Применим для материалов плотностью 1600 кг/м3 и больше |
+ |
Применим для материалов плотностью 1100 кг/м3 и больше |
@ |
Для тяжелых работ |
# |
Планировка откосов |
— |
Применение невозможно |

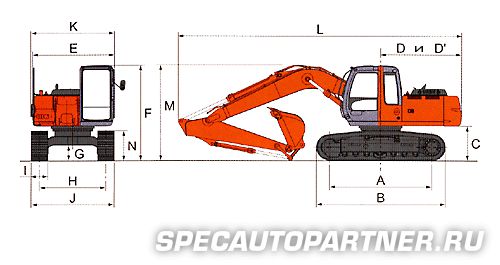

Размеры экскаватора Hitachi ZX160LC
Характеристика |
ZAXIS 160LC |
A |
База машины |
3100 мм (10'2") |
B |
Длина ходовой части |
3920 мм (12'10") |
* C |
Высота от уровня земли до противовеса |
1000 мм (3'3") |
D |
Радиус вращения по корпусу машины |
2440 мм (8'0") |
D' |
Расстояние от центра вращения до задней точки противовеса |
2440 мм (8'0") |
E |
Общая ширина поворотной части |
2460 мм (8'1") |
F |
Общая высота кабины |
2880 мм (9'5") |
* G |
Минимальный дорожный просвет |
470 мм (1'7") |
H |
Расстояние между центрами гусениц |
1990 мм (6'6") |
I |
Ширина гусеничного башмака |
G 500 мм (20") |
J |
Ширина ходовой части |
2490 мм (8'2") |
K |
Общая ширина машины |
2500 мм (8'2") |
L |
Длина машины с рукоятью 2,01 м (6'7") |
8630 мм (28'4") |
Длина машины с рукоятью 2,58 м (8'6") |
8530 мм (28'0") |
Длина машины с рукоятью 3,10 м (10'2") |
8560 мм (28'1") |
M |
Высота стрелы с рукоятью 2,01 м (6'7") |
3120 мм (10'3") |
Высота стрелы с рукоятью 2,58 м (8'6") |
2870 мм (9'5") |
Высота стрелы с рукоятью 3,10 м (10'2") |
3110 мм (10'2") |
N |
Высота гусеницы с тройным грунтозацепом башмака |
910 мм (3'0") |
Обозначения:
* |
Исключая грунтозацеп башмака |
G |
Тройной башмак с грунтозацепом |

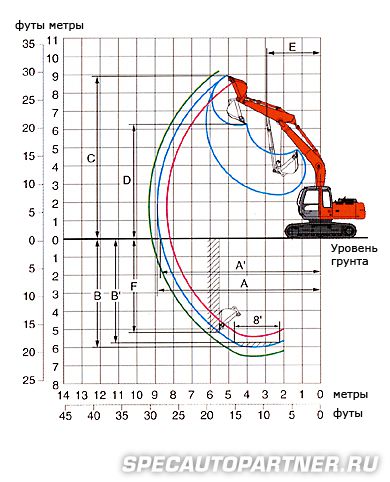

Геометрические параметры копания экскаватора Hitachi ZX160LC
Характеристика |
ZAXIS 160LC |
Длина рукояти |
2,01 м (6'7") |
2,58 м (8'6") |
3,10 м (10'2") |
A |
Maкс. радиус копания |
8340 мм (27'4") |
8870 мм (29'1") |
9330 мм (30'7") |
A' |
Maкс. радиус копания (грунта) |
8160 мм (26'9") |
8700 мм (28'7") |
9160 мм (30'1") |
B |
Maкс. глубина копания |
5410 мм (17'9") |
5980 мм (19'7") |
6490 мм (21'4") |
B' |
Maкс. глубина копания (уровень 8') |
5120 мм (16'10") |
5740 мм (18'10") |
6270 мм (20'7") |
C |
Макс. высота копания |
8540 мм (28'0") |
8880 мм (29'2") |
9120 мм (29'11") |
D |
Maкс. высота разгрузки |
5870 мм (19'3") |
6170 мм (20'3") |
6400 мм (21'0") |
E |
Мин. радиус поворота |
3250 мм (10'8") |
2910 мм (9'7") |
2920 мм (9'7") |
F |
Mакс. высота среза при копании |
4270 мм (14'0") |
5160 мм (16'11") |
5690 мм (18'8") |
Сила копания ковша |
ISO |
102 кН (10400 кгс, 22930 фунт-сил) |
SAE: PCSA |
90 кН (9180 кгс, 20230 фунт-сил) |
Сила рабочего хода рукояти |
ISO |
110 кН (11300 кгс, 24900 фунт-сил) |
82 кН (8360 кгс, 18430 фунт-сил) |
74 кН (7550 кгс, 16640 фунт-сил) |
SAE: PCSA |
106 кН (10810 кгс, 23800 фунт-сил) |
79 кН (8060 кгс, 17760 фунт-сил) |
72 кН (7340 кгс, 16190 фунт-сил) |

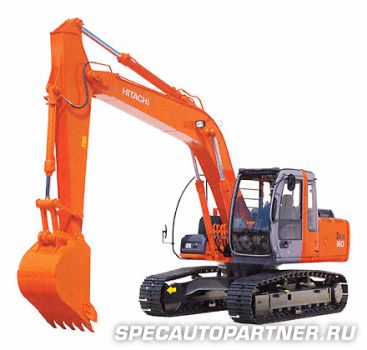

Фотографии Hitachi Zaxis ZX160LC экскаватор гусеничный |
