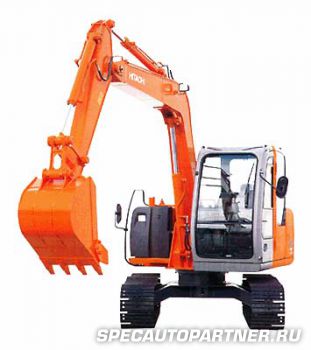

Hitachi Zaxis ZX70 экскаватор гусеничный в Москве — продажа и лизинг

Распечатать

По вопросам покупки данной техники (Hitachi Zaxis ZX70 экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX70 экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Двигатель экскаватора Hitachi ZX70

Модель	Isuzu CC-4JG1
Тип	дизельный, 4-х тактный водяного охлаждения
Число цилиндров	4
Мощность по системе DIN 6271, кВт (л.с.)	40,5 (55) при 2100 мин-1
Мощность по системе SAE J1349, кВт (л.с.)	39 (52) при 2100 мин-1
Максимальный крутящий момент, Н·м	192 при 1800 мин-1
Рабочий объем, л	3,059
Диаметр поршня, мм	95,4
Ход поршня, мм	107
Аккумулятор	2 x 12 В / 52 А·ч
Регулятор	механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX70

• Гидравлическая система с 3 насосами.
• ОГС (Оптимальная Гидравлическая Система) — обеспечивает независимые операции.
• Новая 2-х скоростная автоматическая коробка передач увеличивает тяговое усилие и скорость движения.

Главные насосы
три аксиально-поршневого насоса с регулируемой производительностью
Максимальная подача масла, л/мин	2 x 63
	1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин	22,5

Гидравлические моторы

Моторы хода	два аксиально-поршневых мотора с регулируемой производительностью
Моторы поворота	один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов	Давление срабатывания
Гидроконтур рабочего оборудования	26,0 МПа (265 кгс/см2)
Гидроконтур поворота	22,6 МПа (230 кгс/см2)
Гидроконтур хода	31,4 МПа (320 кгс/см2)
Гидроконтур управляющего сигнала	3,9 МПа (40 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

	Количество	Диаметр гидроцилиндра	Диаметр штока
Стрела	1	115 мм	65 мм
Рукоять	1	95 мм	60 мм
Ковш	1	85 мм	55 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX70

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления	2
Рычаги передвижения с педалями	2

Поворотная платформа экскаватора Hitachi ZX70

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, мин-1

11,3

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья регулируемые и имеют легко очищаемую виниловую обивку.

Ходовая часть экскаватора Hitachi ZX70

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки	1
Опорные катки	5
Гусеничные башмаки	38

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч	высокая	от 0 до 5,0
	низкая	от 0 до 3,4
Максимальная сила тяги, кН		47,8
Максимальный преодолеваемый подъем, град. (%)		35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX70

ZAXIS70 — машина оснащена стрелой 3,72 м, рукоятью 1,62 м и ковшом 0,28 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
С тройным грунтозацепом	450	6300	29
	600	6460	22
Асфальтоходная подушка	450	6290	29
Трехгранный	500	6480	27
	700	6600	19
Плоский	450	6470	30

Веса базовой машины включая массу противовеса 700 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.):

• 4950 кг с башмаками шириной 450 мм

Hitachi ZAXIS70 с функцией вращения рукояти:

Машина оснащена рукоятью 1,62 м и ковшом 0,28 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
С тройным грунтозацепом	450	6920	32
	600	7080	25
Асфальтоходная подушка	450	6910	32
Трехгранный	500	7100	29
	700	7220	21
Плоский	450	7080	33

Веса базовой машины включая массу противовеса 800 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.):

• 5060 кг с башмаками шириной 450 мм

Заправочные емкости экскаватора Hitachi ZX70

Топливный бак, л	135,0
Охлаждающая жидкость, л	9,5
Моторное масло, л	12,0
Мотор хода (на каждую сторону), л	2,5
Гидравлическая система, л	100,0
Бак для гидравлической жидкости (с указателем уровня масла), л	60,0

Рабочее оборудование экскаватора Hitachi ZX70

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 3,72 м; рукоять выпускается в двух вариантах — 1,62 и 2,12 м. Ковш — сварной с возможностью регулировки поперечного люфта.

Емкость, м3		Ширина, мм		Кол-во зубьев	Вес, кг	Рекомендации
						ZAXIS70				ZAXIS70 с функцией вращения
По стандарту PCSA	По стандарту CECE	Без бокорезов	С бокорезами			Стрела 3,72 м				Стрела с поворотом
						Рукоять 1,62 м	Рукоять 2,12 м	Рукоять 1,62 м	Рукоять 2,12 м	Рукоять 1,62 м
0,13	0,12	360	450	3	141	++	++	++	++	++
0,17	0,15	450	550	3	168	++	++	++	++	++
0,19	0,17	490	590	3	175	++	++	++	++	++
0,23	0,20	560	650	3	186	++	++	++	++	++
0,28	0,24	660	750	4	211	++	++ **	++	++ **	++
0,33	0,29	770	860	5	230	+	—	+	—	—
0,28 *	0,24 *	660 *	750 *	4 *	254 *	++	+ **	++	+ **	+
Отвал: ширина 750 мм, длина 1500 мм					250	#	#	#	#	#

Обозначения:

*	Усиленный ковш
**	Только с башмаками шириной 600 мм / 700 мм
++	Применим для материалов плотностью 2000 кг/м3 и больше
+	Применим для материалов плотностью 1600 кг/м3 и больше
#	Планировка откосов
—	Применение невозможно

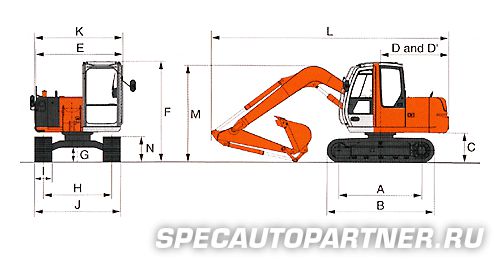

Размеры экскаватора Hitachi ZX70

Характеристика		ZAXIS 70	ZAXIS 70 с асфальтоходной подушкой
A	База машины	2140 мм (7'0")	2140 мм (7'0")
B	Длина ходовой части	2765 мм (9'1")	2765 мм (9'1")
* C	Высота от уровня земли до противовеса	760 мм (2'6")	760 мм (2'6")
D	Радиус вращения по корпусу машины	1750 мм (5'9")	1750 мм (5'9")
D'	Расстояние от центра вращения до задней точки противовеса	1750 мм (5'9")	1750 мм (5'9")
E	Общая ширина поворотной части	2260 мм (7'5")	2260 мм (7'5")
F	Общая высота кабины	2600 мм (8'6")	2630 мм (8'8")
* G	Минимальный дорожный просвет	360 мм (1'2")	410 мм (1'4")
H	Расстояние между центрами гусениц	1750 мм (5'9")	1750 мм (5'9")
I	Ширина гусеничного башмака	G 450 мм (18")	P 450 мм (18")
J	Ширина ходовой части	2200 мм (7'3")	2200 мм (7'3")
K	Общая ширина машины	2260 мм (7'5")	2260 мм (7'5")
L	Длина машины с рукоятью 1,62 м (5'4")	6080 мм (19'11")	6080 мм (19'11")
	Длина машины с рукоятью 2,12 м (6'11")	6120 мм (20'1")	6120 мм (20'1")
M	Высота стрелы с рукоятью 1,62 м (5'4")	2550 мм (8'4")	2555 мм (8'5")
	Высота стрелы с рукоятью 2,12 м (6'11")	2880 мм (9'5")	2885 мм (9'6")
N	Высота гусеницы	655 мм (2'2")	715 мм (2'4")

* Исключая грунтозацеп башмака.

G: Тройной грунтозацеп башмака.

Р: Асфальтоходная подушка.

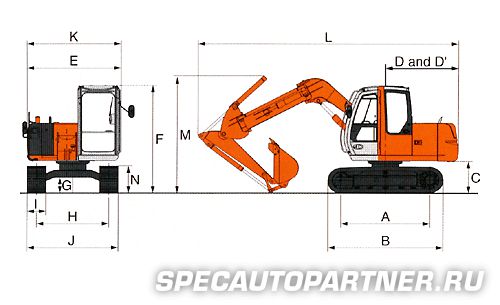

Размеры экскаватора Hitachi ZX70 c функцией поворота рабочего оборудования

Характеристика		ZAXIS 70 с функцией поворота
A	База машины	2140 мм (7'0")
B	Длина ходовой части	2765 мм (9'1")
* C	Высота от уровня земли до противовеса	760 мм (2'6")
D	Радиус вращения по корпусу машины	1750 мм (5'9")
D'	Расстояние от центра вращения до задней точки противовеса	1750 мм (5'9")
E	Общая ширина поворотной части	2260 мм (7'5")
F	Общая высота кабины	2600 мм (8'6")
* G	Минимальный дорожный просвет	360 мм (1'2")
H	Расстояние между центрами гусениц	1750 мм (5'9")
I	Ширина гусеничного башмака	G 450 мм (18")
J	Ширина ходовой части	2200 мм (7'3")
K	Общая ширина машины	2260 мм (7'5")
L	Общая длина машины с рукоятью 1,62 м (5'4")	6200 мм (20'4")
M	Общая высота стрелы с рукоятью 1,62 м (5'4")	2810 мм (9'3")
N	Высота гусеницы с тройным грунтозацепом башмака	655 мм (2'2")

* Исключая грунтозацеп башмака.

G: Тройной грунтозацеп башмака.

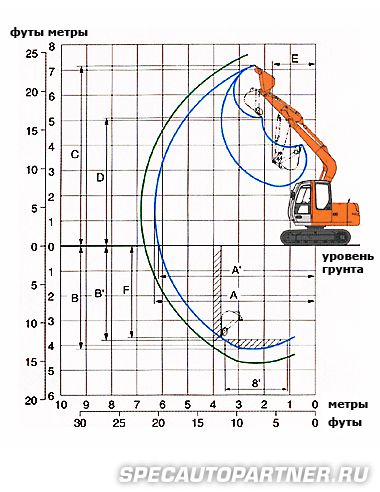

Геометрические параметры копания экскаватора Hitachi ZX70

Характеристика			ZAXIS 70		ZAXIS 70 с асфальтоходной подушкой
Длина рукояти			1,62 м (5'4")	2,12 м (6'11")	1,62 м (5'4")	2,12 м (6'11")
A	Maкс. радиус копания		6320 мм (20'9")	6810 мм (22'4")	6320 мм (20'9")	6810 мм (22'4")
A'	Maкс. радиус копания (грунта)		6170 мм (20'3")	6670 мм (21'11")	6160 мм (20'3")	6660 мм (21'10")
B	Maкс. глубина копания		4170 мм (13'8")	4670 мм (15'4")	4120 мм (13'6")	4620 мм (15'2")
B'	Maкс. глубина копания (уровень 8')		3820 мм (12'6")	4320 мм (14'2")	3770 мм (12'4")	4270 мм (14'0")
C	Макс. высота копания		7150 мм (23'6")	7550 мм (24'9")	7200 мм (23'7")	7600 мм (24'11")
D	Maкс. высота разгрузки		5060 мм (16'7")	5450 мм (17'11")	5110 мм (16'9")	5500 мм (18'4")
E	Мин. радиус поворота		1720 мм (5'8")	2080 мм (6'10")	1720 мм (5'8")	2080 мм (6'10")
F	Mакс. высота среза при копании		3730 мм (12'3")	4280 мм (14'1")	3680 мм (12'1")	4230 мм (13'11")
Сила копания ковша		ISO	55 кН (5600 кгс, 12400 фунт-сил)
		SAE: PCSA	47 кН (4800 кгс, 10600 фунт-сил)
Сила рабочего хода рукояти		ISO	38 кН (3900 кгс, 8600 фунт-сил)	32 кН (3300 кгс, 7280 фунт-сил)	38 кН (3900 кгс, 8600 фунт-сил)	32 кН (3300 кгс, 7280 фунт-сил)
		SAE: PCSA	36 кН (3700 кгс, 8200 фунт-сил)	31 кН (3200 кгс, 7100 фунт-сил)	36 кН (3700 кгс, 8200 фунт-сил)	31 кН (3200 кгс, 7100 фунт-сил)

Исключая грунтозацеп башмака.

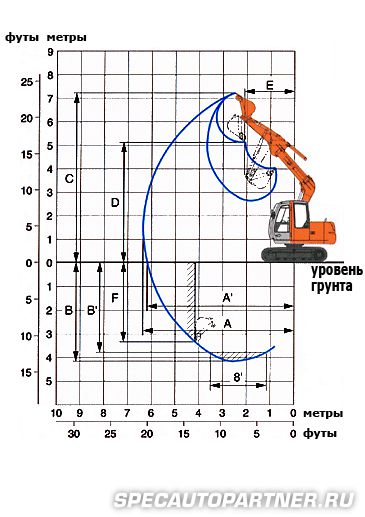

Геометрические параметры копания экскаватора с функцией поворота рабочего оборудования

Характеристика			ZAXIS 70 с функцией поворота
Длина рукояти			1,62 м (5'4")
Дистанция поврота			0 м	max.
A	Maкс. радиус копания		6320 мм (20'9")	5875 мм (19'3")
A'	Maкс. радиус копания (грунта)		6165 мм (20'3")	5840 мм (19'2")
B	Maкс. глубина копания		4160 мм (13'8")	3710 мм (12'2")
B'	Maкс. глубина копания (уровень 8')		3780 мм (12'5")	3330 мм (10'11")
C	Макс. высота копания		7130 мм (23'5")	6775 мм (22'3")
D	Maкс. высота разгрузки		5050 мм (16'9")	4700 мм (15'5")
E	Мин. радиус поворота		2100 мм (6'11")	2100 мм (6'11") / 2260 мм (7'5") *
F	Mакс. высота среза при копании		3550 мм (11'8")	3090 мм (10'2")

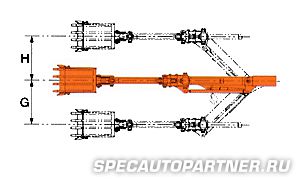

G	Поворот влево		—	1150 мм (3'9")
H	Поворот вправо		—	1150 мм (3'9")
Сила копания ковша		ISO	55 кН (5600 кгс, 12400 фунт-сил)
		SAE: PCSA	47 кН (4800 кгс, 10600 фунт-сил)
Сила рабочего хода рукояти		ISO	38 кН (3900 кгс, 8600 фунт-сил)
		SAE: PCSA	36 кН (3700 кгс, 8200 фунт-сил)

^* Правая/левая сторона поворота.

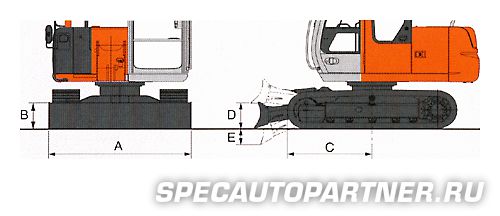

Экскаватор Hitachi ZX70 с бульдозерным отвалом

Оснащен стрелой 3,72 м (12'2"), рукоятью 1,62 м (5'4"), тройным башмаком с грунтозацепом 450 мм (18") и ковшом 0,28 м³ (0,37 куб.ярдов: емкость по системе PCSA) для ZAXIS70.

Эксплуатационная масса		7490 кг (16500 фунтов)
Давление на грунт		35 кПа (0,35 кгс/см2, 4,98 фунтов на квадратный дюйм)
A	Общая ширина отвала	2320 мм (7'7")
B	Общая высота отвала	435 мм (1'5")
C	Расстояние от центра гусениц до отвала	1910 мм (6'3")
D	Mакс. высота подъема от земли	400 мм (1'4")
E	Mакс. глубина опускания	280 мм (11,0")
