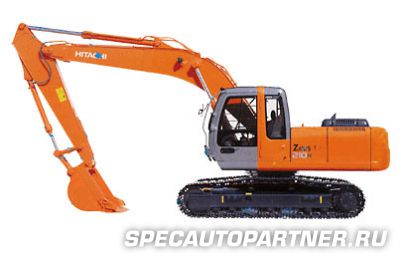

Hitachi Zaxis ZX210LCH экскаватор гусеничный в Москве — продажа и лизинг

Распечатать

По вопросам покупки данной техники (Hitachi Zaxis ZX210LCH экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX210LCH экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Особенности экскаватора Hitachi ZX210LCH

Стандартный экскаватор, модернизированный для работ в тяжелых условиях с усиленной ходовой частью и рабочим оборудованием, с удлиненной базой. Усиленная гусеничная рама и усовершенствованная износоустойчивость позволяет H-серии выполнять сложные задачи.

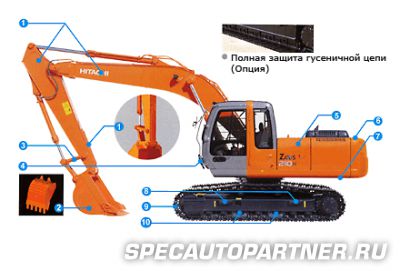

Отличия от стандартного экскаватора Hitachi ZAXIS 200:

• Удлиненная гусеничная тележка, 8 опорных катков вместо 7.

1. Передняя секция усилена плотной стальной пластиной (H-стрела / H-рукоять). Конец рукояти из толстой стали. Защитная трапеция.
2. H-усиленный ковш. Толстая сталь. Дополнительная поперечная пластина. Дополнительные усиленные пластины в секции режущих кромок.
3. Усиленный рычаг B.
4. Защита переднего нижнего стекла.
5. Двойной воздушный фильтр.
6. Масса противовеса увеличена на 400 кг.
7. Толщина покрытия 4,5 мм.
8. Усиленные боковые ступени (крепежные болты).
9. 600 мм усиленные башмаки с тройным грунтозацепом.
10. Усиленная гусеничная защита (по две на каждой стороне).

Двигатель экскаватора Hitachi ZX210LCH

Модель		Isuzu AA-6BG1T
Тип		дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением
Число цилиндров		6
Мощность по системе DIN 6271, кВт (л.с.)	H/P режим	110 (150) при 2100 мин-1
	P режим	103 (140) при 1900 мин-1
Мощность по системе SAE J1349, кВт (л.с.)	H/P режим	108 (147) при 2100 мин-1
	P режим	101 (137) при 1900 мин-1
Максимальный крутящий момент, Н·м		550 при 1600 мин-1
Рабочий объем, л		6,494
Диаметр поршня, мм		105
Ход поршня, мм		125
Аккумулятор		2 x 12 В / 55 А·ч
Регулятор		механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX210LCH

• Переключатель рабочих режимов: режим копания / режим рабочего оборудования
• Система контроля оборотов двигателя

Главные насосы
два аксиально-поршневых насоса с регулируемой производительностью
Максимальная подача масла, л/мин	2 x 194
	1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин	32

Гидравлические моторы

Моторы хода	два аксиально-поршневых насоса с регулируемой производительностью
Моторы поворота	один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов	Давление срабатывания
Гидроконтур рабочего оборудования	34,3 МПа (350 кгс/см2)
Гидроконтур поворота	30,4 МПа (310 кгс/см2)
Гидроконтур хода	34,3 МПа (350 кгс/см2)
Гидроконтур управляющего сигнала	3,9 МПа (40 кгс/см2)
Усиленный режим	36,3 МПа (370 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

	Количество	Диаметр гидроцилиндра	Диаметр штока
Стрела	2	120 мм	85 мм
Рукоять	1	135 мм	95 мм
Ковш	1	115 мм	80 мм
К-ковш	1	125 мм	85 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX210LCH

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления	2
Рычаги передвижения с педалями	2

Поворотная платформа экскаватора Hitachi ZX210LCH

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, об/мин

13,3

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Ходовая часть экскаватора Hitachi ZX210LCH

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки	2
Опорные катки	8
Гусеничные башмаки	49
Защита гусеничной цепи	2

На модификации ZAXIS210LCH установлена усиленная защита гусеничной цепи (Н).

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч	высокая	от 0 до 5,5
	низкая	от 0 до 3,6
Максимальная сила тяги, кН		184
Максимальный преодолеваемый подъем, град. (%)		35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX210LCH

Экскаватор ZAXIS210LCH: машина оснащена усиленной стрелой 5,68 м, усиленной рукоятью 2,91 м и усиленным ковшом 0,80 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
Усиленный, с тройным грунтозацепом	600	20800	43

Вес базовой машины, включая массу противовеса 4650 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.) — 16300 кг с усиленными башмаками шириной 600 мм.

Заправочные емкости экскаватора Hitachi ZX210LCH

Топливный бак, л	360,0
Охлаждающая жидкость, л	23,0
Моторное масло, л	25,0
Мотор поворота, л	6,2
Мотор хода (на каждую сторону), л	6,8
Гидравлическая система, л	200,0
Бак для гидравлической жидкости, л	135,0

Рабочее оборудование экскаватора Hitachi ZX210LCH

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 5,68 м; рукоять 2,91 м. Ковш — сварной с возможностью регулировки поперечного люфта.

	Емкость, м3		Ширина, мм		Кол-во зубьев	Вес, кг	Рекомендации
							ZAXIS210LCH
	По стандарту PCSA	По стандарту CECE	Без бокорезов	С бокорезами			Рукоять 2,91 м (H-рукоять)
	0,51	0,45	720	850	3	530	+++
	0,80	0,70	1030	1140	5	670	+++
*	0,80	0,70	1030	1140	5	670	+++
	0,91	0,80	1150	1280	5	720	+++
	1,10	0,90	1330	1460	6	780	++
	1,20	1,00	1450	—	6	690	—
*1	0,80	0,70	1030	1140	5	770	+++
*2	0,80	0,70	1030	1140	5	770	+++
*3	0,80	0,70	1030	1140	5	770	+++
*4	0,80	0,70	1030	1140	5	770	+++
*1	0,91	0,80	1150	1280	5	830	+++
	Ковш-рыхлитель: 0,60 м3 шириной 800 мм				3	950	—
	Однозубый рыхлитель				1	540	—
	Грейферный ковш: 0,60 м3 шириной 940 мм				8	1130	+++
	Отвал: ширина 1100 мм, длина 1800 мм					590	#

Обозначения:

*	Ковш с боковым фиксатором коронок
*1	Усиленный ковш
*2	Усиленный ковш с боковым фиксатором коронок
*3	Усиленный ковш с V-образными коронками
*4	Ковш типа Н
+++	Применим для материалов плотностью 1800 кг/м3 и больше
++	Применим для материалов плотностью 1600 кг/м3 и больше
+	Применим для материалов плотностью 1100 кг/м3 и больше
@	Для тяжелых работ
#	Планировка откосов
—	Применение невозможно

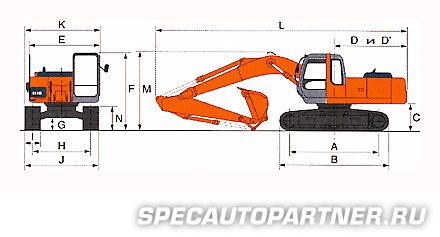

Размеры экскаватора Hitachi ZX210LCH

Характеристика		ZAXIS 210LCH
A	База машины	3660 мм (12'0")
B	Длина ходовой части	4460 мм (14'8")
* C	Высота от уровня земли до противовеса	1030 мм (3'5")
D	Радиус вращения по корпусу машины	2750 мм (9'0")
D'	Расстояние от центра вращения до задней точки противовеса	2750 мм (9'0")
E	Общая ширина поворотной части	2710 мм (8'11")
F	Общая высота кабины	2950 мм (9'8")
* G	Минимальный дорожный просвет	450 мм (1'6")
H	Расстояние между центрами гусениц	2390 мм (7'10")
I	Ширина гусеничного башмака	G 600 мм (24")
J	Ширина ходовой части	2990 мм (9'10")
K	Общая ширина машины	2990 мм (9'10")
L	Длина машины с рукоятью 2,91 м (9'7")	** 9500 мм (31'2")
M	Высота стрелы с рукоятью 2,91 м (9'7")	** 2970 мм (9'9")
N	Высота гусеницы с тройным грунтозацепом башмака	900 мм (2'11")

* — Исключая грунтозацеп башмака.

** — Оснащён рабочим оборудованием H.

G — Тройной грунтозацеп башмака.

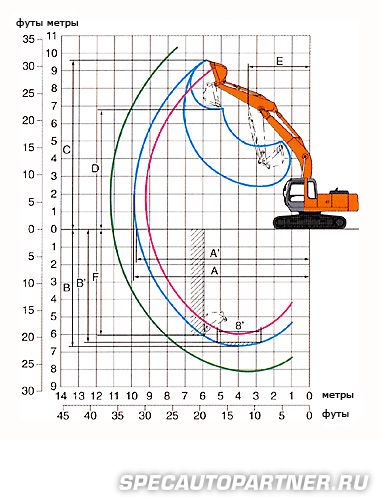

Геометрические параметры копания экскаватора Hitachi ZX210LCH

Характеристика			ZAXIS 210LCH
Длина стрелы и рукояти			H-рукоять: 2,91 м (9'7")
			H-стрела: 6,68 м (18'8")
A	Maкс. радиус копания		9910 мм (32'6")
A'	Maкс. радиус копания (грунта)		9750 мм (32'0")
B	Maкс. глубина копания		6670 мм (21'1")
B'	Maкс. глубина копания (уровень 8')		6490 мм (21'4")
C	Макс. высота копания		9600 мм (31'6")
D	Maкс. высота разгрузки		6780 мм (22'3")
E	Мин. радиус поворота		3540 мм (11'7")
F	Mакс. высота среза при копании		6050 мм (19'10")
Сила копания ковша *		ISO	151 кН (15400 кгс, 34000 фунт-сил)
		SAE: PCSA	129 кН (13200 кгс, 29100 фунт-сил)
Сила рабочего хода рукояти *		ISO	109 кН (11100 кгс, 24500 фунт-сил)
		SAE: PCSA	102 кН (10400 кгс, 22900 фунт-сил)

Исключая грунтозацеп башмака.

* — Усиление мощности
