По вопросам покупки данной техники (Hitachi Zaxis ZX200LC экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX200LC экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Двигатель экскаватора Hitachi ZX200LC

Модель		Isuzu AA-6BG1T
Тип		дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением
Число цилиндров		6
Мощность по системе DIN 6271, кВт (л.с.)	H/P режим	110 (150) при 2100 мин-1
	P режим	103 (140) при 1900 мин-1
Мощность по системе SAE J1349, кВт (л.с.)	H/P режим	108 (147) при 2100 мин-1
	P режим	101 (137) при 1900 мин-1
Максимальный крутящий момент, Н·м		550 при 1600 мин-1
Рабочий объем, л		6,494
Диаметр поршня, мм		105
Ход поршня, мм		125
Аккумулятор		2 x 12 В / 55 А·ч
Регулятор		механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX200LC

• Переключатель рабочих режимов: режим копания / режим рабочего оборудования
• Система контроля оборотов двигателя

Главные насосы
два аксиально-поршневых насоса с регулируемой производительностью
Максимальная подача масла, л/мин	2 x 194
	1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин	32

Гидравлические моторы

Моторы хода	два аксиально-поршневых насоса с регулируемой производительностью
Моторы поворота	один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов	Давление срабатывания
Гидроконтур рабочего оборудования	34,3 МПа (350 кгс/см2)
Гидроконтур поворота	30,4 МПа (310 кгс/см2)
Гидроконтур хода	34,3 МПа (350 кгс/см2)
Гидроконтур управляющего сигнала	3,9 МПа (40 кгс/см2)
Усиленный режим	36,3 МПа (370 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

	Количество	Диаметр гидроцилиндра	Диаметр штока
Стрела	2	120 мм	85 мм
Рукоять	1	135 мм	95 мм
Ковш	1	115 мм	80 мм
К-ковш	1	125 мм	85 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX200LC

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления	2
Рычаги передвижения с педалями	2

Поворотная платформа экскаватора Hitachi ZX200LC

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, об/мин

13,3

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Ходовая часть экскаватора Hitachi ZX200LC

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки	2
Опорные катки	8
Гусеничные башмаки	49
Защита гусеничной цепи	2

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч	высокая	от 0 до 5,5
	низкая	от 0 до 3,6
Максимальная сила тяги, кН		184
Максимальный преодолеваемый подъем, град. (%)		35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX200LC

Экскаватор ZAXIS200LC: машина оснащена стрелой 5,68 м, рукоятью 2,91 м и ковшом 0,80 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
С тройным грунтозацепом	600	19900	41
	700	20300	36
	800	20600	32
Плоский	600	20800	43
Трёхгранный	760	21200	34
	900	21700	30

Вес базовой машины, включая массу противовеса 4250 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.) — 15600 кг с башмаками шириной 600 мм.

Заправочные емкости экскаватора Hitachi ZX200LC

Топливный бак, л	360,0
Охлаждающая жидкость, л	23,0
Моторное масло, л	25,0
Мотор поворота, л	6,2
Мотор хода (на каждую сторону), л	6,8
Гидравлическая система, л	200,0
Бак для гидравлической жидкости, л	135,0

Рабочее оборудование экскаватора Hitachi ZX200LC

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 5,68 м; рукоять выпускается в трех вариантах — 2,22 м, 2,91 м и 4,41 м (2,91 м рукоять + 1,50 м удлинённая рукоять). Ковш — сварной с возможностью регулировки поперечного люфта.

	Емкость, м3		Ширина, мм		Кол-во зубьев	Вес, кг	Рекомендации
							ZAXIS200LC
	По стандарту PCSA	По стандарту CECE	Без бокорезов	С бокорезами			Рукоять 2,22 м	Рукоять 2,91 м	Рукоять 4,41 м *5
	0,51	0,45	720	850	3	530	+++	+++	++
	0,80	0,70	1030	1140	5	670	+++	+++	—
*	0,80	0,70	1030	1140	5	670	+++	+++	—
	0,91	0,80	1150	1280	5	720	+++	+++	—
	1,10	0,90	1330	1460	6	780	+	++	—
	1,20	1,00	1450	—	6	690	+	—	—
*1	0,80	0,70	1030	1140	5	770	+++	+++	—
*2	0,80	0,70	1030	1140	5	770	+++	+++	—
*3	0,80	0,70	1030	1140	5	770	+++	+++	—
*4	0,80	0,70	1030	1140	5	770	+++	+++	—
*1	0,91	0,80	1150	1280	5	830	+++	+++	—
	Ковш-рыхлитель: 0,60 м3 шириной 800 мм				3	950	@	—	—
	Однозубый рыхлитель				1	540	@	—	—
	Грейферный ковш: 0,60 м3 шириной 940 мм				8	1130	+++	+++	—
	Отвал: ширина 1100 мм, длина 1800 мм					590	#	#	—

Обозначения:

*	Ковш с боковым фиксатором коронок
*1	Усиленный ковш
*2	Усиленный ковш с боковым фиксатором коронок
*3	Усиленный ковш с V-образными коронками
*4	Ковш типа Н
*5	2,91 м рукоять + 1,50 м удлиненная рукоять
+++	Применим для материалов плотностью 1800 кг/м3 и больше
++	Применим для материалов плотностью 1600 кг/м3 и больше
+	Применим для материалов плотностью 1100 кг/м3 и больше
@	Для тяжелых работ
#	Планировка откосов
—	Применение невозможно

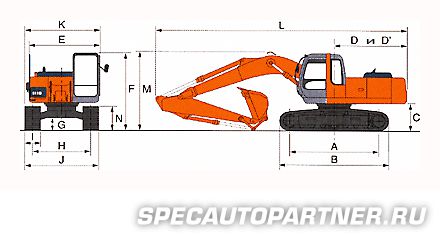

Размеры экскаватора Hitachi ZX200LC

Характеристика		ZAXIS 200LC
A	База машины	3660 мм (12'0")
B	Длина ходовой части	4460 мм (14'8")
* C	Высота от уровня земли до противовеса	1030 мм (3'5")
D	Радиус вращения по корпусу машины	2750 мм (9'0")
D'	Расстояние от центра вращения до задней точки противовеса	2750 мм (9'0")
E	Общая ширина поворотной части	2710 мм (8'11")
F	Общая высота кабины	2950 мм (9'8")
* G	Минимальный дорожный просвет	450 мм (1'6")
H	Расстояние между центрами гусениц	2390 мм (7'10")
I	Ширина гусеничного башмака	G 600 мм (24")
J	Ширина ходовой части	2990 мм (9'10")
K	Общая ширина машины	2990 мм (9'10")
L	Длина машины с рукоятью 2,22 м (7'3")	9620 мм (31'7")
	Длина машины с рукоятью 2,91 м (9'7")	9500 мм (31'2")
	Длина машины с рукоятью 4,41 м (14'6")	9460 мм (31'10")
M	Высота стрелы с рукоятью 2,22 м (7'3")	3130 мм (10'3")
	Высота стрелы с рукоятью 2,91 м (9'7")	2970 мм (9'9")
	Высота стрелы с рукоятью 4,41 м (14'6")	3550 мм (11'8")
N	Высота гусеницы с тройным грунтозацепом башмака	900 мм (2'11")

* — Исключая грунтозацеп башмака.

G — Тройной грунтозацеп башмака.

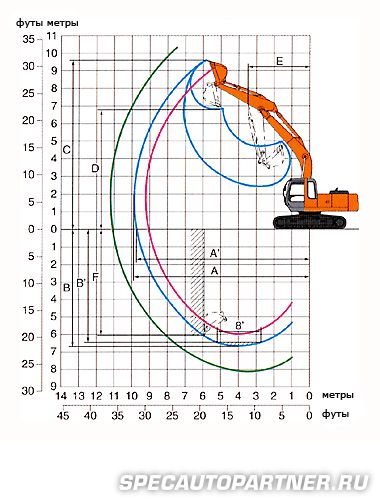

Геометрические параметры копания экскаватора Hitachi ZX200LC

Характеристика			ZAXIS 200LC
Длина рукояти			2,22 м (7'3")	2,91 м (9'7")	4,41 м (14'6") *
A	Maкс. радиус копания		9250 мм (30'4")	9910 мм (32'6")	11260 мм (36'11")
A'	Maкс. радиус копания (грунта)		9080 мм (29'9")	9750 мм (32'0")	11100 мм (36'5")
B	Maкс. глубина копания		5980 мм (19'7")	6670 мм (21'1")	8160 мм (26'9")
B'	Maкс. глубина копания (уровень 8')		5740 мм (18'10")	6490 мм (21'4")	8030 мм (26'4")
C	Макс. высота копания		9170 мм (30'1")	9600 мм (31'6")	10220 мм (33'6")
D	Maкс. высота разгрузки		6390 мм (21'0")	6780 мм (22'3")	7410 мм (24'4")
E	Мин. радиус поворота		3530 мм (11'7")	3540 мм (11'7")	3540 мм (11'7")
F	Mакс. высота среза при копании		5140 мм (16'10")	6050 мм (19'10")	7540 мм (24'9")
Сила копания ковша **		ISO	151 кН (15400 кгс, 34000 фунт-сил)
		SAE: PCSA	129 кН (13200 кгс, 29100 фунт-сил)
Сила рабочего хода рукояти **		ISO	136 кН (13900 кгс, 30600 фунт-сил)	109 кН (11100 кгс, 24500 фунт-сил)	80 кН (8200 кгс, 17900 фунт-сил)
		SAE: PCSA	131 кН (13400 кгс, 29500 фунт-сил)	102 кН (10400 кгс, 22900 фунт-сил)	78 кН (8000 кгс, 17500 фунт-сил)

Исключая грунтозацеп башмака.

* — Рукоять 2,91 м (9'6") + 1,50 м (4'11") удлинённая рукоять.

** — Усиление мощности
