По вопросам покупки данной техники (Hitachi Zaxis ZX120 экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX120 экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Двигатель экскаватора Hitachi ZX120

Модель		Isuzu СС-4BG1TС
Тип		дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением
Число цилиндров		4
Мощность по системе DIN 6271, кВт (л.с.)	H/P режим	66 (90) при 2150 мин-1
	P режим	63 (85) при 1950 мин-1
Мощность по системе SAE J1349, кВт (л.с.)	H/P режим	65 (88) при 2150 мин-1
	P режим	62 (84) при 1950 мин-1
Максимальный крутящий момент, Н·м		340 при 1600 мин-1
Рабочий объем, л		4,329
Диаметр поршня, мм		105
Ход поршня, мм		125
Аккумулятор		2 x 12 В / 55 А·ч
Регулятор		механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX120

• Переключатель рабочих режимов: режим копания / режим рабочего оборудования
• Система контроля оборотов двигателя

Главные насосы
два аксиально-поршневых насоса с регулируемой производительностью
Максимальная подача масла, л/мин	2 x 105
	1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин	33

Гидравлические моторы

Моторы хода	два аксиально-поршневых насоса с регулируемой производительностью
Моторы поворота	один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов	Давление срабатывания
Гидроконтур рабочего оборудования	34,3 МПа (350 кгс/см2)
Гидроконтур поворота	32,3 МПа (330 кгс/см2)
Гидроконтур хода	34,3 МПа (350 кгс/см2)
Гидроконтур управляющего сигнала	3,9 МПа (40 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

	Количество	Диаметр гидроцилиндра	Диаметр штока
Стрела	2	105 мм	70 мм
Рукоять	1	115 мм	80 мм
Ковш	1	100 мм	70 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX120

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления	2
Рычаги передвижения с педалями	2

Поворотная платформа экскаватора Hitachi ZX120

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, об/мин

13,7

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Ходовая часть экскаватора Hitachi ZX120

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки	1
Опорные катки	7
Гусеничные башмаки	44

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч	высокая	от 0 до 5,5
	низкая	от 0 до 3,4
Максимальная сила тяги, кН		102
Максимальный преодолеваемый подъем, град. (%)		35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX120

Экскаватор ZAXIS120: машина оснащена стрелой 4,60 м, рукоятью 2,52 м и ковшом 0,50 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
С тройным грунтозацепом	500	12000	37
	600	12300	32
	700	12500	28
Плоский	510	12500	38
Трёхгранный	700	12300	27

Вес базовой машины, включая массу противовеса 2450 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.) — 9300 кг с башмаками шириной 500 мм.

Заправочные емкости экскаватора Hitachi ZX120

Топливный бак, л	250,0
Охлаждающая жидкость, л	19,0
Моторное масло, л	15,8
Мотор поворота, л	3,2
Мотор хода (на каждую сторону), л	4,0
Гидравлическая система, л	130,0
Бак для гидравлической жидкости, л	69,0

Рабочее оборудование экскаватора Hitachi ZX120

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 4,60 м; рукоять выпускается в трех вариантах — 2,10, 2,52 и 3,01 м. Ковш — сварной с возможностью регулировки поперечного люфта.

	Емкость, м3		Ширина, мм		Кол-во зубьев	Вес, кг	Рекомендации
							ZAXIS120
	По стандарту PCSA	По стандарту CECE	Без бокорезов	С бокорезами			Рукоять 2,10 м	Рукоять 2,52 м	Рукоять 3,01 м
	0,19	0,17	450	550	3	260	+++	+++	+++
	0,30	0,25	580	700	3	290	+++	+++	+++
	0,40	0,33	680	800	4	340	+++	+++	+++
	0,45	0,40	850	970	5	400	+++	+++	++
	0,50	0,45	890	1010	5	410	+++	+++	++ *
	0,59	0,50	950	1070	5	430	+++	++	—
	0,66	0,55	1030	—	5	430	+	—	—
*1	0,50	0,45	890	1010	5	470	+++	+++	++ *
*2	0,50	0,45	890	1010	5	500	+++	+++	++ *
*3	0,50	0,45	890	1010	5	480	+++	+++	++ *
*1	0,59	0,50	950	1070	5	490	+++	++	—
	Трапецеидальный ковш: 0,35 м3				3	370	++	++	++
	Однозубый рыхлитель				1	320	@	@	—
	Грейферный ковш: 0,30 м3 шириной 560 мм				6	690	+++	+++	—
	Отвал: ширина 1000 мм, длина 1600 мм					430	#	#	#

Обозначения:

*	Только с башмаками шириной 700 мм
*1	Ковш модификации K
*2	Ковш с боковым фиксатором коронок
*3	Ковш модификации Н
+++	Применим для материалов плотностью 1800 кг/м3 и больше
++	Применим для материалов плотностью 1600 кг/м3 и больше
+	Применим для материалов плотностью 1100 кг/м3 и больше
@	Для тяжелых работ
#	Планировка откосов
—	Применение невозможно

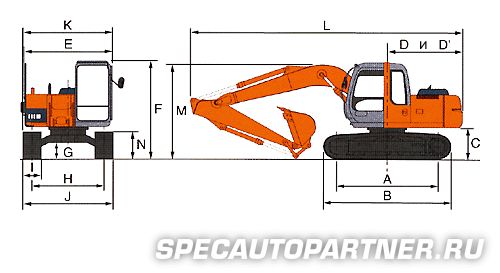

Размеры экскаватора Hitachi ZX120

Характеристика		ZAXIS 120
A	База машины	2880 мм (9'5")
B	Длина ходовой части	3580 мм (11'9")
* C	Высота от уровня земли до противовеса	890 мм (2'11")
D	Радиус вращения по корпусу машины	2130 мм (7'0")
D'	Расстояние от центра вращения до задней точки противовеса	2130 мм (7'0")
E	Общая ширина поворотной части	2460 мм (8'1")
F	Общая высота кабины	2740 мм (9'0")
* G	Минимальный дорожный просвет	440 мм (1'5")
H	Расстояние между центрами гусениц	1990 мм (6'6")
I	Ширина гусеничного башмака	G 500 мм (20")	G 600 мм (24")	G 700 мм (28")	F 510 мм (20")
J	Ширина ходовой части	2490 мм (8'2")	2590 мм (8'6")	2690 мм (8'10")	2500 мм (8'2")
K	Общая ширина машины	2500 мм (8'2")	2590 мм (8'6")	2690 мм (8'10")	2500 мм (8'2")
L	Длина машины с рукоятью 2,10 м (6'11")	7610 мм (25'0")
	Длина машины с рукоятью 2,52 м (8'3")	7610 мм (25'0")
	Длина машины с рукоятью 3,01 м (9'11")	7620 мм (25'0")
M	Высота стрелы с рукоятью 2,10 м (6'11")	2580 мм (8'6")
	Высота стрелы с рукоятью 2,52 м (8'3")	2680 мм (8'10")
	Высота стрелы с рукоятью 3,01 м (9'11")	** 2680 мм (8'10")
N	Высота гусеницы с тройным грунтозацепом башмака	790 мм (2'7")

Обозначения:

*	Исключая грунтозацеп башмака
**	Измерение произведено при транспортном положении рукояти
G	Тройной башмак с грунтозацепом
F	Плоский башмак

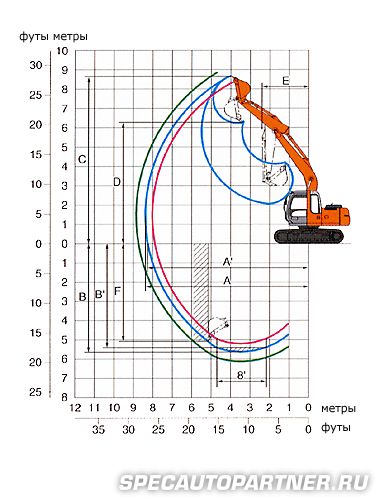

Геометрические параметры копания экскаватора Hitachi ZX120

Характеристика			ZAXIS 120
Длина рукояти			2,10 м (6'11")	2,52 м (8'3")	3,01 м (9'11")
A	Maкс. радиус копания		7900 мм (25'11")	8270 мм (27'2")	8740 мм (28'8")
A'	Maкс. радиус копания (грунта)		7770 мм (25'6")	8140 мм (26'8")	8620 мм (28'3")
B	Maкс. глубина копания		5150 мм (16'11")	5570 мм (18'3")	6060 мм (19'11")
B'	Maкс. глубина копания (уровень 8')		4910 мм (16'1")	5350 мм (17'7")	5870 мм (19'3")
C	Макс. высота копания		8370 мм (27'6")	8570 мм (28'1")	8900 мм (29'2")
D	Maкс. высота разгрузки		5960 мм (19'7")	6160 мм (20'3")	6490 мм (21'4")
E	Мин. радиус поворота		2310 мм (7'7")	2340 мм (7'8")	2590 мм (8'6")
F	Mакс. высота среза при копании		4650 мм (15'3")	5020 мм (16'6")	5500 мм (18'0")
Сила копания ковша		ISO	99 кН (10100 кгс, 22300 фунт-сил)
		SAE: PCSA	86 кН (8800 кгс, 19400 фунт-сил)
Сила рабочего хода рукояти		ISO	73 кН (7500 кгс, 16500 фунт-сил)	65 кН (6600 кгс, 14600 фунт-сил)	58 кН (5900 кгс, 13000 фунт-сил)
		SAE: PCSA	71 кН (7200 кгс, 15900 фунт-сил)	63 кН (6400 кгс, 14100 фунт-сил)	57 кН (5800 кгс, 12800 фунт-сил)

Исключая грунтозацеп башмака.
