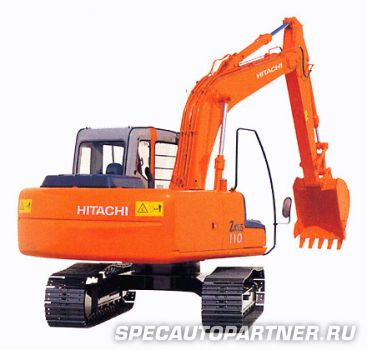

Hitachi Zaxis ZX110 экскаватор гусеничный в Москве — продажа и лизинг

Распечатать

По вопросам покупки данной техники (Hitachi Zaxis ZX110 экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX110 экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Двигатель экскаватора Hitachi ZX110

Модель		Isuzu BB-4BG1T
Тип		дизельный, 4-х тактный водяного охлаждения с турбонаддувом
Число цилиндров		4
Мощность по системе DIN 6271, кВт (л.с.)	H/P режим	63 (85) при 2150 мин-1
	P режим	59 (80) при 1950 мин-1
Мощность по системе SAE J1349, кВт (л.с.)	H/P режим	61 (83) при 2150 мин-1
	P режим	58 (79) при 1950 мин-1
Максимальный крутящий момент, Н·м		340 при 1600 мин-1
Рабочий объем, л		4,329
Диаметр поршня, мм		105
Ход поршня, мм		125
Аккумулятор		2 x 12 В / 55 А·ч
Регулятор		механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX110

• Переключатель рабочих режимов
• Режим копания / Режим рабочего оборудования
• Система контроля оборотов двигателя

Главные насосы
два аксиально-поршневого насоса с регулируемой производительностью
Максимальная подача масла, л/мин	2 x 100
	1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин	33

Гидравлические моторы

Моторы хода	два аксиально-поршневых насоса с регулируемой производительностью
Моторы поворота	один аксиальный поршневой двигатель

Параметры предохранительных клапанов

Параметры предохранительных клапанов	Давление срабатывания
Гидроконтур рабочего оборудования	34,3 МПа (350 кгс/см2)
Гидроконтур поворота	31,4 МПа (320 кгс/см2)
Гидроконтур хода	34,3 МПа (350 кгс/см2)
Гидроконтур управляющего сигнала	3,9 МПа (40 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

	Количество	Диаметр гидроцилиндра	Диаметр штока
Стрела	2	95 мм	70 мм
Рукоять	1	105 мм	75 мм
Ковш	1	95 мм	65 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX110

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления	2
Рычаги передвижения с педалями	2

Поворотная платформа экскаватора Hitachi ZX110

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, мин-1

13,9

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Ходовая часть экскаватора Hitachi ZX110

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки	1
Опорные катки	6
Гусеничные башмаки	41

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч	высокая	от 0 до 5,5
	низкая	от 0 до 3,6
Максимальная сила тяги, кН		91
Максимальный преодолеваемый подъем, град. (%)		35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX110

ZAXIS110 — машина оснащена стрелой 4,27 м, рукоятью 2,26 м и ковшом 0,45 м³.

Тип башмака	Ширина башмака, мм	Вес, кг	Давление на грунт, кПа
С тройным грунтозацепом	500	10700	36
	600	11000	31
	700	11200	27
Резиновый	500	10800	36
Плоский	510	11200	37
Трехгранный	700	11000	26

Вес базовой машины включая массу противовеса 1800 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.):

• 8250 кг с башмаками шириной 500 мм

Заправочные емкости экскаватора Hitachi ZX110

Топливный бак, л	250,0
Охлаждающая жидкость, л	19,0
Моторное масло, л	15,0
Мотор поворота, л	3,2
Мотор хода (на каждую сторону), л	4,0
Гидравлическая система, л	130,0
Бак для гидравлической жидкости, л	69,0

Рабочее оборудование экскаватора Hitachi ZX110

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 4,27 м; рукоять выпускается в трех вариантах — 1,96, 2,26 и 2,81 м. Ковш — сварной с возможностью регулировки поперечного люфта.

	Емкость, м3		Ширина, мм		Кол-во зубьев	Вес, кг	Рекомендации
							ZAXIS110
	По стандарту PCSA	По стандарту CECE	Без бокорезов	С бокорезами			Рукоять 1,96 м	Рукоять 2,26 м	Рукоять 2,81 м
	0,19	0,17	450	550	3	260	+++	+++	+++
	0,30	0,25	580	700	3	290	+++	+++	+++
	0,40	0,33	680	800	4	340	+++	+++	+++
	0,45	0,40	850	970	5	400	+++	+++	++ *
	0,50	0,45	890	1010	5	410	+++	++	—
	0,59	0,50	950	1070	5	430	+++	+	—
*1	0,45	0,40	850	970	5	450	+++	+++	++ *
*2	0,50	0,45	890	1010	5	500	++	—	—
*3	0,50	0,45	890	1010	5	480	++	—	—
	Трапецеидальный ковш: 0,35 м3 CECE с шапкой, ширина 800 мм				3	370	++	++	++
	Однозубый рыхлитель				1	320	@	@	—
	Грейферный ковш: 0,30 м3 шириной 560 мм				6	690	+++	+++	—
	Отвал: ширина 1000 мм, длина 1600 мм					430	#	#	#

Обозначения:

*	Только с башмаками шириной 700 мм
*1	Усиленный ковш
*2	Ковш с боковым фиксатором коронок
*3	Ковш модификации Н
+++	Применим для материалов плотностью 1800 кг/м3 и больше
++	Применим для материалов плотностью 1600 кг/м3 и больше
+	Применим для материалов плотностью 1100 кг/м3 и больше
@	Для тяжелых работ
#	Планировка откосов
—	Применение невозможно

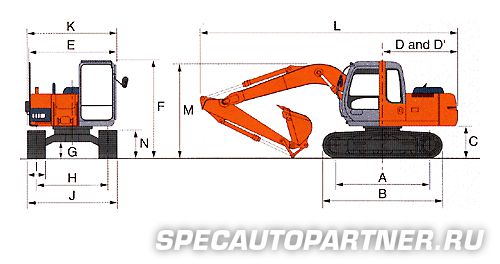

Размеры экскаватора Hitachi ZX110

Характеристика		ZAXIS 110
A	База машины	2620 мм (8'7")
B	Длина ходовой части	3340 мм (10'11")
* C	Высота от уровня земли до противовеса	890 мм (2'11")
D	Радиус вращения по корпусу машины	2130 мм (7'0")
D'	Расстояние от центра вращения до задней точки противовеса	2130 мм (7'0")
E	Общая ширина поворотной части	2460 мм (8'1")
F	Общая высота кабины	2740 мм (9'0")
* G	Минимальный дорожный просвет	440 мм (1'5")
H	Расстояние между центрами гусениц	1990 мм (6'6")
I	Ширина гусеничного башмака	G 500 мм (20")	G 600 мм (24")	G 700 мм (28")	F 510 мм (20")
J	Ширина ходовой части	2490 мм (8'2")	2590 мм (8'6")	2690 мм (8'10")	2500 мм (8'2")
K	Общая ширина машины	2500 мм (8'2")	2590 мм (8'6")	2690 мм (8'10")	2500 мм (8'2")
L	Длина машины с рукоятью 1,96 м (6'5")	7220 мм (23'8")
	Длина машины с рукоятью 2,26 м (7'5")	7220 мм (23'8")
	Длина машины с рукоятью 2,81 м (9'3")	7240 мм (23'9")
M	Высота стрелы с рукоятью 1,96 м (6'5")	2600 мм (8'6")
	Высота стрелы с рукоятью 2,26 м (7'5")	2680 мм (8'10")
	Высота стрелы с рукоятью 2,81 м (9'3")	** 2680 мм (8'10")
N	Высота гусеницы с тройным грунтозацепом башмака	790 мм (2'7")

Обозначения:

*	Исключая грунтозацеп башмака
**	Измерение произведено при транспортном положении рукояти
G	Тройной грунтозацеп башмака
F	Плоский башмак

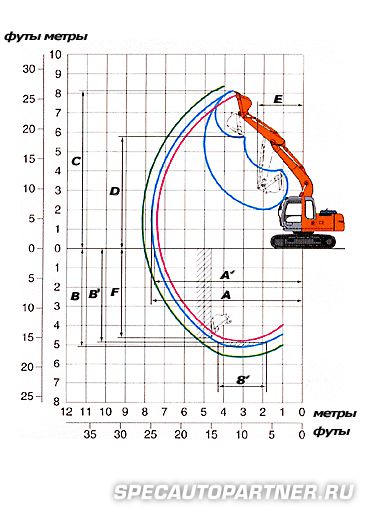

Геометрические параметры копания экскаватора Hitachi ZX110

Характеристика			ZAXIS 110
Длина рукояти			1,96 м (6'5")	2,26 м (7'5")	2,81 м (9'3") *
A	Maкс. радиус копания		7430 мм (24'5")	7700 мм (25'3")	8180 мм (26'10")
A'	Maкс. радиус копания (грунта)		7290 мм (23'1")	7570 мм (24'10")	8060 мм (26'5")
B	Maкс. глубина копания		4780 мм (15'8")	5080 мм (16'8")	5630 мм (18'6")
B'	Maкс. глубина копания (уровень 8')		4520 мм (14'10")	4850 мм (15'11")	5430 мм (17'10")
C	Макс. высота копания		7940 мм (26'0")	8110 мм (26'7")	8360 мм (27'5")
D	Maкс. высота разгрузки		5530 мм (18'2")	5700 мм (18'8")	5960 мм (19'7")
E	Мин. радиус поворота		2310 мм (7'7")	2340 мм (7'8")	2600 мм (8'6")
F	Mакс. высота среза при копании		4320 мм (14'2")	4620 мм (15'2")	5140 мм (16'10")
Сила копания ковша		ISO	90 кН (9200 кгс, 20300 фунт-сил)
		SAE: PCSA	78 кН (8000 кгс, 17600 фунт-сил)
Сила рабочего хода рукояти		ISO	60 кН (6100 кгс, 13400 фунт-сил)	55 кН (5600 кгс, 12300 фунт-сил)	48 кН (4900 кгс, 10800 фунт-сил)
		SAE: PCSA	57 кН (5900 кгс, 13000 фунт-сил)	52 кН (5300 кгс, 11700 фунт-сил)	47 кН (4800 кгс, 10600 фунт-сил)

Исключая грунтозацеп башмака.
