Китайский автокран повышенной проходимости XCMG QAY160 построен на базе шестиосного вездеходного кранового шасси и оборудован автоматической механической трансмиссией, гидропневматической подвеской, широкой кабиной водителя, полностью покрытой платформой, шестисекционной стрелой овального профиля, двухсекционным гуськом боковой установки, одним передним цилиндром подъёма, высоко расположенной поворотной платформой, низко подвешанным комбинированным противовесом, независимым двигателем для крановой надстройки, двумя установленными внутри независимыми лебёдками, опорно-поворотным кругом наружного сцепления, двойными двухступенчатыми Н-образными выносными опорами, системой полного поворота платформы на 360°, системой полной производительности с регулируемым рабочим объёмом, электрогидравлическим пропорциональным управлением.

Автокран XCMG QAY160 характеризуется большой грузоподъёмностью, мощным приводом, хорошей проходимостью, широкой областью применения и надёжностью в работе.

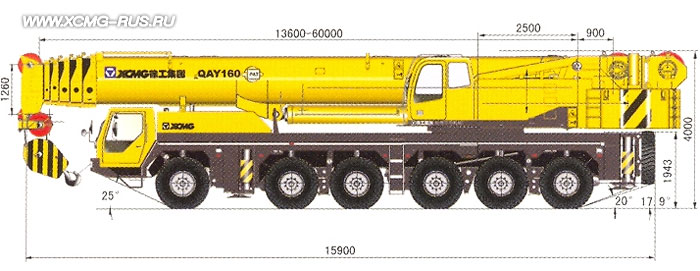

Размеры автокрана XCMG QAY160:

Технические характеристики китайского автокрана повышенной проходимости XCMG QAY160:

• Размеры автокрана XCMG QAY160 в транспортном положении:
  • Габаритные размеры автокрана XCMG QAY160:
    • Длина: 15900 мм
    • Ширина: 3000 мм
    • Высота: 4000 мм
  • Колёсная база:
    • Между 1-м и 2-м мостом: 2750 мм
    • Между 2-м и 3-м мостом: 1650 мм
    • Между 3-м и 4-м мостом: 2000 мм
    • Между 4-м и 5-м мостом: 1650 мм
    • Между 5-м и 6-м мостом: 1650 мм
  • Колея: 2590 мм
• Весовые характеристики автокрана XCMG QAY160:
  • Снаряжённая масса автокрана в транспортном положении: 70900 кг
  • Распределение массы:
    • На 1-й и 2-й мосты: 11635 кг
    • На 3-й и 4-й мосты: 11815 кг
    • На 5-й и 6-й мосты: 12000 кг
• Двигатель:
  • Двигатель крановой установки:
    • Мощность: 162 кВт при 2100 об/мин
    • Крутящий момент: 854 Н·м при 1400 об/мин
    • Номинальная частота вращения коленвала: 2100 об/мин
  • Двигатель шасси:
    • Мощность: 380 кВт при 1800 об/мин
    • Крутящий момент: 2400 Н·м при 1200 об/мин
    • Номинальная частота вращения коленвала: 2000 об/мин
• Характеристики движения:
  • Скорость хода автокрана:
    • Максимальная: 71 км/ч
    • Минимальная: 2,1 км/ч
  • Минимальный диаметр разворота: 24 м
  • Минимальный дорожный просвет: 278 мм
  • Угол переднего свеса: 25°
  • Угол заднего свеса (угол съезда): 20°
  • Тормозной путь при полной нагрузке на скорости 30 км/ч: не более 10 м
  • Максимальный преодолеваемый подъём: 48 %
  • Расход топлива: 80 л/100 км
• Рабочие характеристики китайского автокрана XCMG QAY160:
  • Максимальная полная грузоподъёмность: 160 т
  • Минимальный номинальный рабочий вылет: 3 м
  • Радиус поворота по хвостовой части поворотной платформы: 4850 мм
  • Максимальный грузовой момент:
    • Базовой стрелы: 5282 кН·м
    • Полностью выдвинутой стрелы: 2140 кН·м
  • Расстояние между выносными опорами автокрана XCMG QAY160:
    • Продольное: 9,625 м
    • Поперечное: 8,7 м (6,5 м)
  • Высота подъёма:
    • Базовой стрелы: 14,3 м
    • Полностью выдвинутой стрелы: 56,3 м
    • Полностью выдвинутой стрелы с гуськом: 79 м
  • Длина стрелы:
    • Базовой стрелы: 13,6 м
    • Полностью выдвинутой стрелы: 60 м
    • Полностью выдвинутой стрелы с гуськом: 80 м
  • Угол наклона гуська: 0°, 15°, 30°
• Скорости работы китайского автокрана XCMG QAY160:
  • Время подъёма стрелы: 90 с
  • Время телескопирования стрелы:
    • Время полного выдвижения стрелы: 600 с
    • Время полного складывания стрелы: 600 с
  • Максимальная скорость поворота платформы: 2 об/мин
  • Скорость подъёма груза (однострунная оснастка на прямом канате на 4-м слое):
    • Основная лебёдка без нагрузки: 120 м/мин
    • Вспомогательная лебёдка без нагрузки: 110 м/мин
• Уровень шума:
  • Уровень шума снаружи кабины: не более 118 дБ(А)
  • Уровень шума внутри кабины: не более 90 дБ(А)
