Hitachi Zaxis ZX80LCK экскаватор гусеничный в Москве — продажа и лизинг
По вопросам покупки данной техники (Hitachi Zaxis ZX80LCK экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX80LCK экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

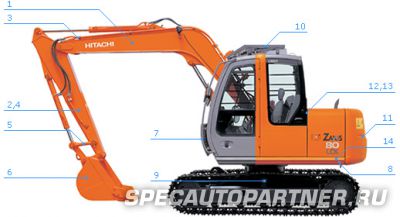

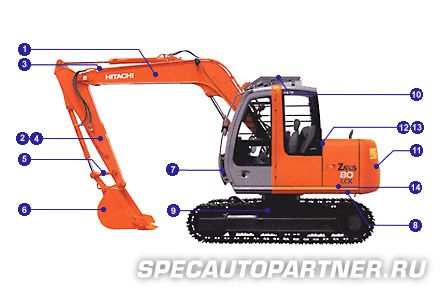

Отличия экскаватора Hitachi ZAXIS 80LCK
Отличия экскаватора Hitachi ZAXIS80LCK от стандартного экскаватора ZAXIS70:
- Удлиненная гусеничная тележка,
- 5 опорных катков,
- 40 гусеничных башмаков вместо 38.
- К-стрела 4,00 м
- K-усиленная рукоять 2,12 м
- Базовая гидроразводка
- Защитная трапеция
- Усиленный рычаг В для разрушения
- K-усиленный ковш 0,28 м3
- Защита переднего нижнего окна
- 4,5 мм толщина покрытия
- 6,0 толщина гусеничного покрытия
- К-кабина (CRES кабина с верхним окном и защитным навесом)
- Масса противовеса увеличена на 350 кг
- Высокоэффективный полнопоточный фильтр (с индикатором засоренности)
- Двойной воздушный фильтр
- Укрепленная основная рама поворотной части
Опции
- Оборудование для молота;
- Оборудование для молота и ножниц;
- Оборудование для 2-х скоростного переключателя;
- Защита переднего нижнего окна.
Примечание: на фото показана модель, оснащенная дробилкой и измельчителем. Количество оборудования на машину может зависеть от ее прочности.
Двигатель экскаватора Hitachi ZX80LCK
Модель |
Isuzu CC-4JG1 |
Тип |
дизельный, 4-х тактный водяного охлаждения |
Число цилиндров |
4 |
Мощность по системе DIN 6271, кВт (л.с.) |
40,5 (55) при 2100 мин-1 |
Мощность по системе SAE J1349, кВт (л.с.) |
39 (52) при 2100 мин-1 |
Максимальный крутящий момент, Н·м |
192 при 1800 мин-1 |
Рабочий объем, л |
3,059 |
Диаметр поршня, мм |
95,4 |
Ход поршня, мм |
107 |
Аккумулятор |
2 x 12 В / 52 А·ч |
Регулятор |
механическое регулирование скорости с шаговым электродвигателем |
Гидравлическая система экскаватора Hitachi ZX80LCK
- Гидравлическая система с 3 насосами.
- ОГС (Оптимальная Гидравлическая Система) — обеспечивает независимые операции.
- Новая 2-х скоростная автоматическая коробка передач увеличивает тяговое усилие и скорость движения.
Главные насосы |
три аксиально-поршневого насоса с регулируемой производительностью |
Максимальная подача масла, л/мин |
2 x 63 |
1 x 52,5 |
Управляющий насос |
один шестеренчатый насос |
Максимальная подача масла, л/мин |
22,5 |
Гидравлические моторы
Моторы хода |
два аксиально-поршневых мотора с регулируемой производительностью |
Моторы поворота |
один аксиально-поршневой мотор |
Параметры предохранительных клапанов
Параметры предохранительных клапанов |
Давление срабатывания |
Гидроконтур рабочего оборудования |
26,0 МПа (265 кгс/см2) |
Гидроконтур поворота |
22,6 МПа (230 кгс/см2) |
Гидроконтур хода |
31,4 МПа (320 кгс/см2) |
Гидроконтур управляющего сигнала |
3,9 МПа (40 кгс/см2) |
Гидравлические цилиндры
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.
Размеры
|
Количество |
Диаметр гидроцилиндра |
Диаметр штока |
Стрела |
1 |
115 мм |
65 мм |
Рукоять |
1 |
95 мм |
60 мм |
Ковш |
1 |
85 мм |
55 мм |
Гидравлические фильтры
В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.
В модификации ZAXIS80LCK используются другие типы полнопоточных фильтров с индикатором засоренности.
Средства управления экскаватора Hitachi ZX80LCK
В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.
Джойстики управления |
2 |
Рычаги передвижения с педалями |
2 |
Педаль (для модификации ZAXIS80LCK) |
1 |
Поворотная платформа экскаватора Hitachi ZX80LCK
Вращающаяся рама
Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.
Скорость поворота, мин-1 |
11,3 |
Кабина оператора
Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья регулируемые и имеют легко очищаемую виниловую обивку.
Ходовая часть экскаватора Hitachi ZX80LCK
Гусеница
Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.
Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.
Количество катков и башмаков на каждой стороне
Поддерживающие катки |
1 |
Опорные катки |
5 |
Гусеничные башмаки |
40 |
Механизм хода
Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).
Скорости передвижения, км/ч |
высокая |
от 0 до 5,0 |
низкая |
от 0 до 3,4 |
Максимальная сила тяги, кН |
47,8 |
Максимальный преодолеваемый подъем, град. (%) |
35° (70%) |
Веса и давление на грунт экскаватора Hitachi ZX80LCK
ZAXIS80LCK — машина оснащена усиленной стрелой 4,00 м, рукоятью 2,12 м и усиленным ковшом 0,28 м3.
Тип башмака |
Ширина башмака, мм |
Вес, кг |
Давление на грунт, кПа |
С тройным грунтозацепом |
450 |
7200 |
31 |
600 |
7380 |
24 |
Асфальтоходная подушка |
450 |
7190 |
31 |
Плоский |
450 |
7370 |
32 |
Веса базовой машины включая массу противовеса 700 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.):
- 5700 кг с башмаками шириной 450 мм
Заправочные емкости экскаватора Hitachi ZX80LCK
Топливный бак, л |
135,0 |
Охлаждающая жидкость, л |
9,5 |
Моторное масло, л |
12,0 |
Мотор хода (на каждую сторону), л |
2,5 |
Гидравлическая система, л |
100,0 |
Бак для гидравлической жидкости (с указателем уровня масла), л |
60,0 |
Рабочее оборудование экскаватора Hitachi ZX80LCK
Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 4,00 м; рукоять 2,12 м. Ковш — сварной с возможностью регулировки поперечного люфта.
Емкость, м3 |
Ширина, мм |
Кол-во зубьев |
Вес, кг |
Рекомендации |
ZAXIS80LCK |
По стандарту PCSA |
По стандарту CECE |
Без бокорезов |
С бокорезами |
Стрела 4,00 м |
Рукоять 2,12 м |
0,13 |
0,12 |
360 |
450 |
3 |
141 |
++ |
0,17 |
0,15 |
450 |
550 |
3 |
168 |
++ |
0,19 |
0,17 |
490 |
590 |
3 |
175 |
++ |
0,23 |
0,20 |
560 |
650 |
3 |
186 |
++ |
0,28 |
0,24 |
660 |
750 |
4 |
211 |
++ |
0,33 |
0,29 |
770 |
860 |
5 |
230 |
— |
0,28 * |
0,24 * |
660 * |
750 * |
4 * |
254 * |
++ |
Обозначения:
* |
Усиленный ковш |
++ |
Применим для материалов плотностью 2000 кг/м3 и больше |
— |
Применение невозможно |

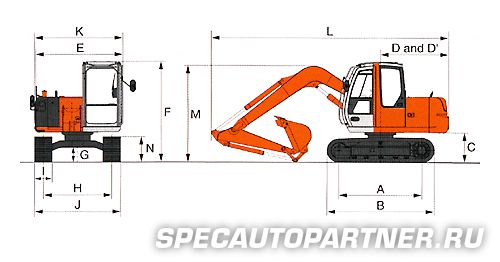

Размеры экскаватора Hitachi ZX80LCK
Характеристика |
ZAXIS 80 LCK |
A |
База машины |
2290 мм (7'6") |
B |
Длина ходовой части |
2920 мм (9'7") |
* C |
Высота от уровня земли до противовеса |
760 мм (2'6") |
D |
Радиус вращения по корпусу машины |
1750 мм (5'9") |
D' |
Расстояние от центра вращения до задней точки противовеса |
1750 мм (5'9") |
E |
Общая ширина поворотной части |
2290 мм (7'6") |
F |
Общая высота кабины |
2730 мм (8'11") |
* G |
Минимальный дорожный просвет |
360 мм (1'2") |
H |
Расстояние между центрами гусениц |
1870 мм (6'2") |
I |
Ширина гусеничного башмака |
G 450 мм (18") |
J |
Ширина ходовой части |
2320 мм (7'7") |
K |
Общая ширина машины |
2320 мм (7'7") |
L |
Длина машины с рукоятью 2,12 м (6'11") |
6380 мм (20'11") |
M |
Высота стрелы с рукоятью 2,12 м (6'11") |
2800 мм (9'2") |
N |
Высота гусеницы |
655 мм (2'2") |
* Исключая грунтозацеп башмака.
G: Тройной грунтозацеп башмака.

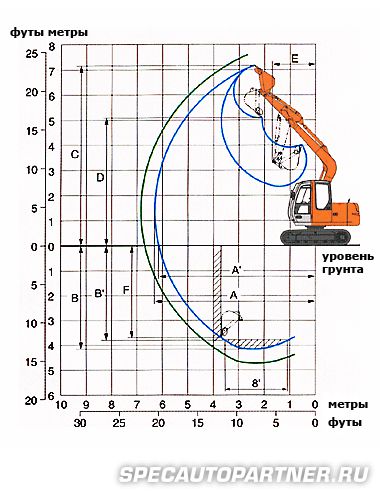

Геометрические параметры копания экскаватора Hitachi ZX80LCK
Характеристика |
ZAXIS 80 LCK |
Длина рукояти |
2,12 м (6'11") |
A |
Maкс. радиус копания |
7130 мм (23'0") |
A' |
Maкс. радиус копания (грунта) |
7005 мм (23'0") |
B |
Maкс. глубина копания |
4510 мм (14'10") |
B' |
Maкс. глубина копания (уровень 8') |
4280 мм (14'1") |
C |
Макс. высота копания |
8220 мм (27'0") |
D |
Maкс. высота разгрузки |
6110 мм (20'1") |
E |
Мин. радиус поворота |
2010 мм (6'7") |
F |
Mакс. высота среза при копании |
4180 мм (13'9") |
Сила копания ковша |
ISO |
55 кН (5600 кгс, 12400 фунт-сил) |
SAE: PCSA |
47 кН (4800 кгс, 10600 фунт-сил) |
Сила рабочего хода рукояти |
ISO |
32 кН (3300 кгс, 7280 фунт-сил) |
SAE: PCSA |
31 кН (3200 кгс, 7100 фунт-сил) |
Исключая грунтозацеп башмака.
