Технические плакаты: автомобиль Урал-4320-31

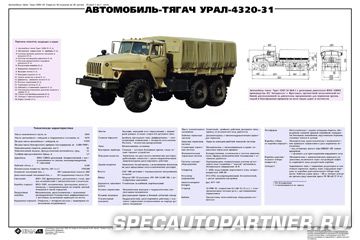

Плакат №1. Автомобиль-тягач Урал-4320-31 (Изображение, 885 КБ) — 26 февраля 2007

Перечень плакатов, входящих в серию. Техническая характеристика, габаритные размеры.

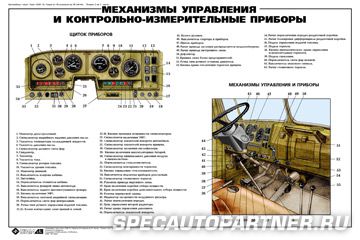

Плакат №2. Механизмы управления и контрольно-измерительные (Изображение, 921 КБ) — 26 февраля 2007

Щиток приборов. Механизмы управления и приборы.

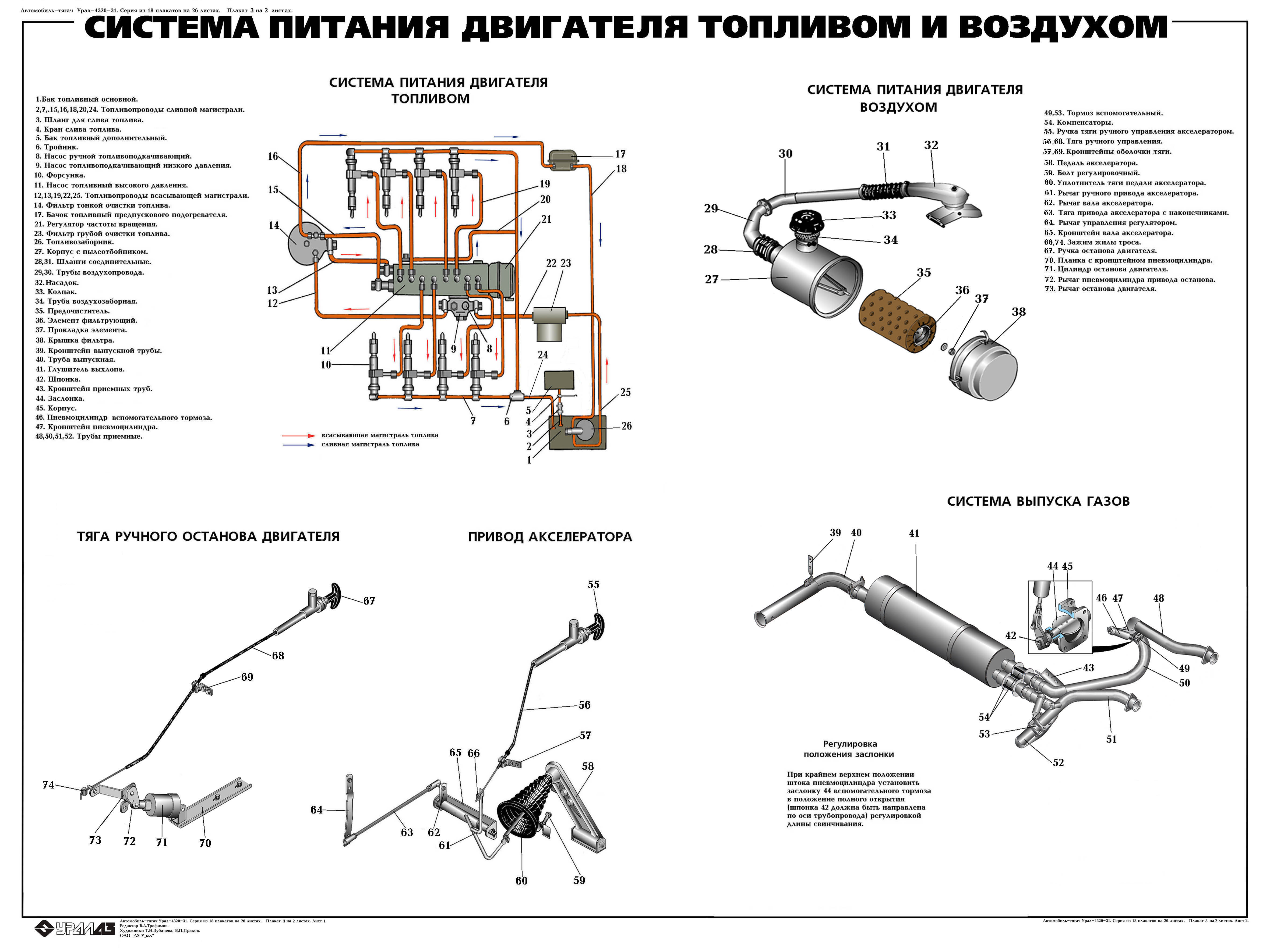

Плакат №3. Система питания двигателя топливом и воздухом (Изображение, 1.1 МБ) — 26 февраля 2007

Система питания двигателя топливом. Система питания двигателя воздухом. Тяга ручного останова двигателя. Привод акселератора. Система выпуска газов. Регулировка положения заслонки.

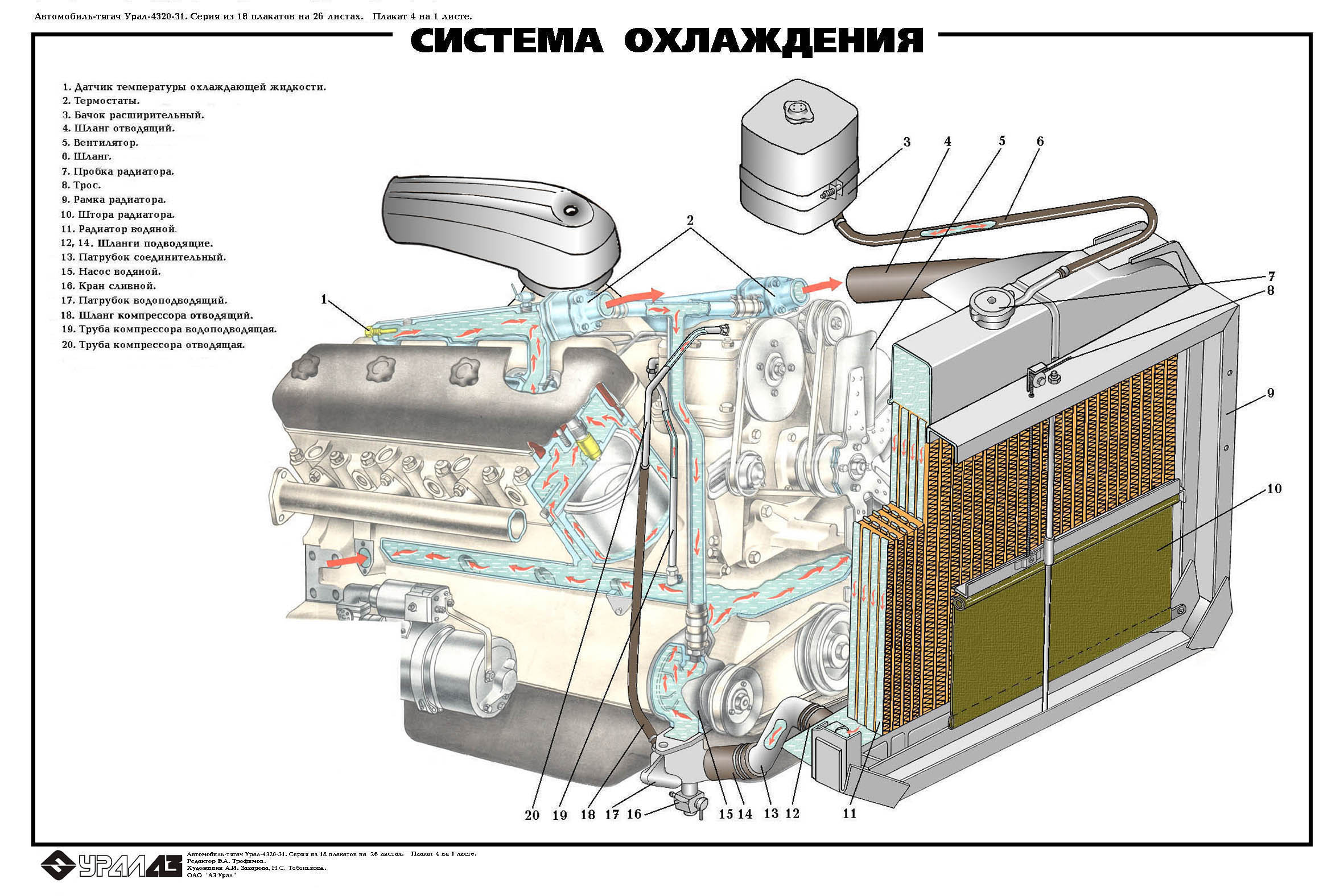

Плакат №4. Система охлаждения (Изображение, 511 КБ) — 26 февраля 2007

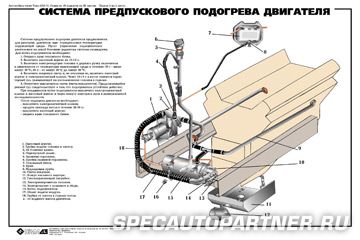

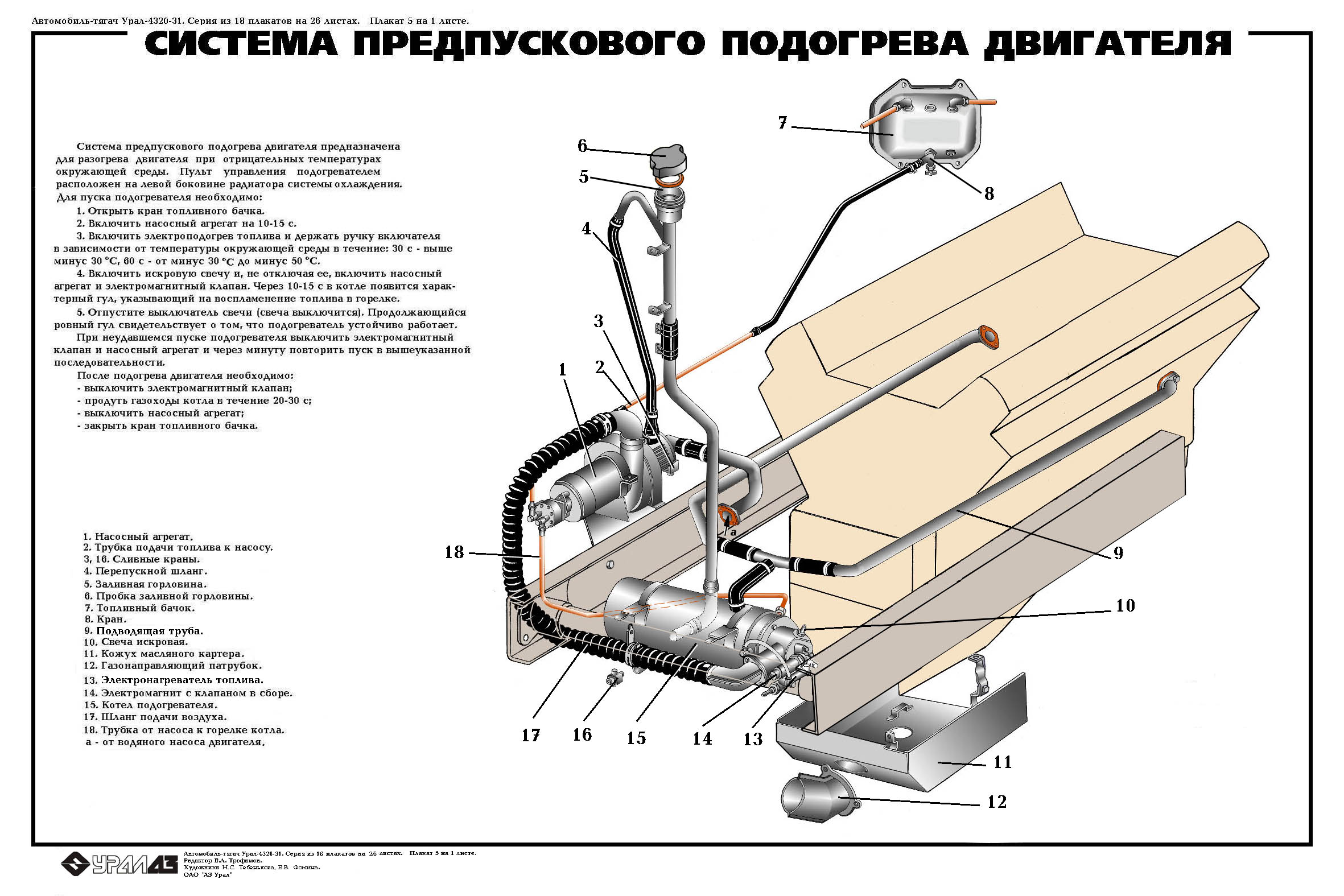

Плакат №5. Система предпускового подогрева двигателя (Изображение, 421 КБ) — 26 февраля 2007

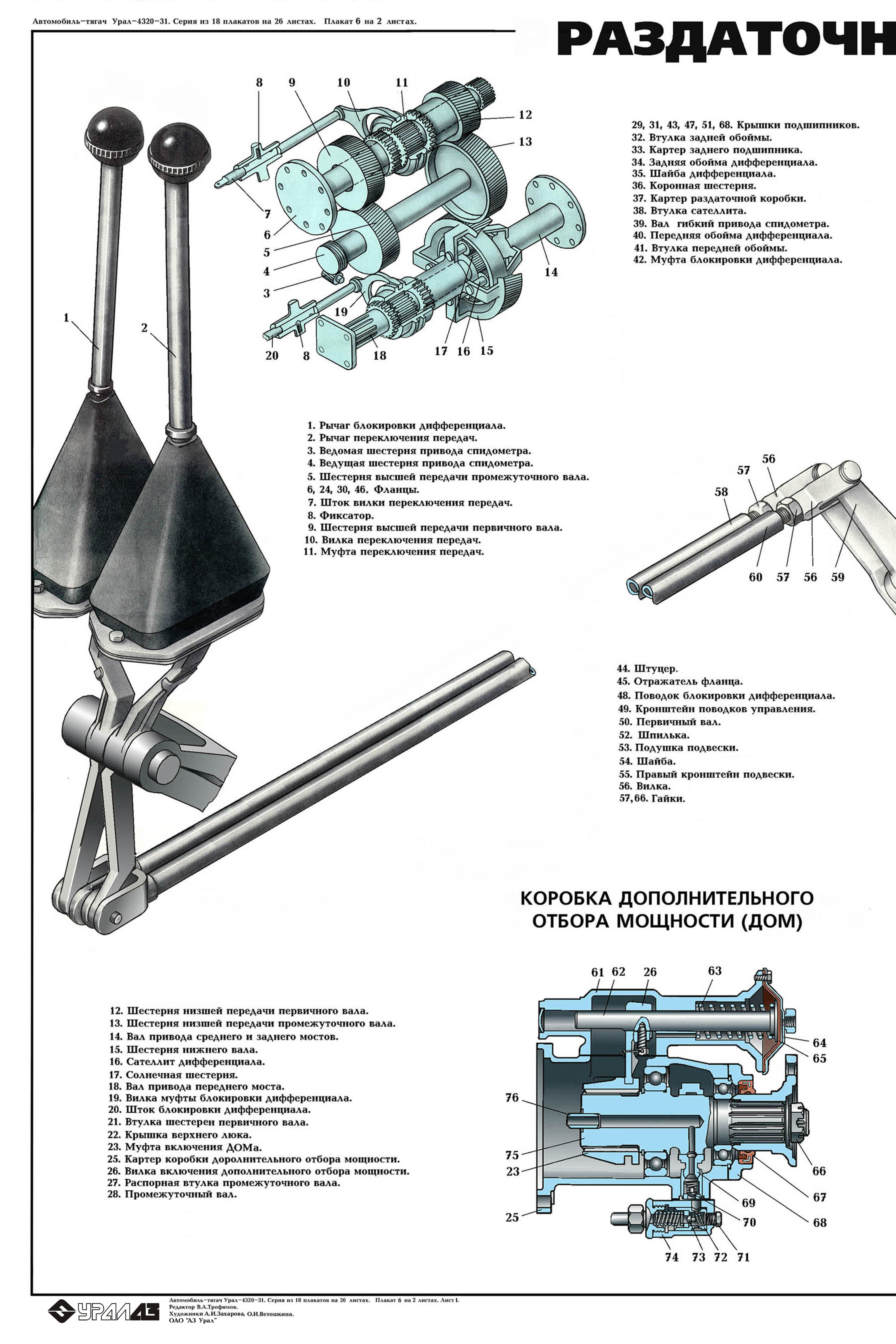

Плакат №6. Раздаточная коробка. Лист 1 из 2 (Изображение, 2.3 МБ) — 26 февраля 2007

Коробка дополнительного отбора мощности (ДОМ). Регулировка раздаточной коробки и привода управления.

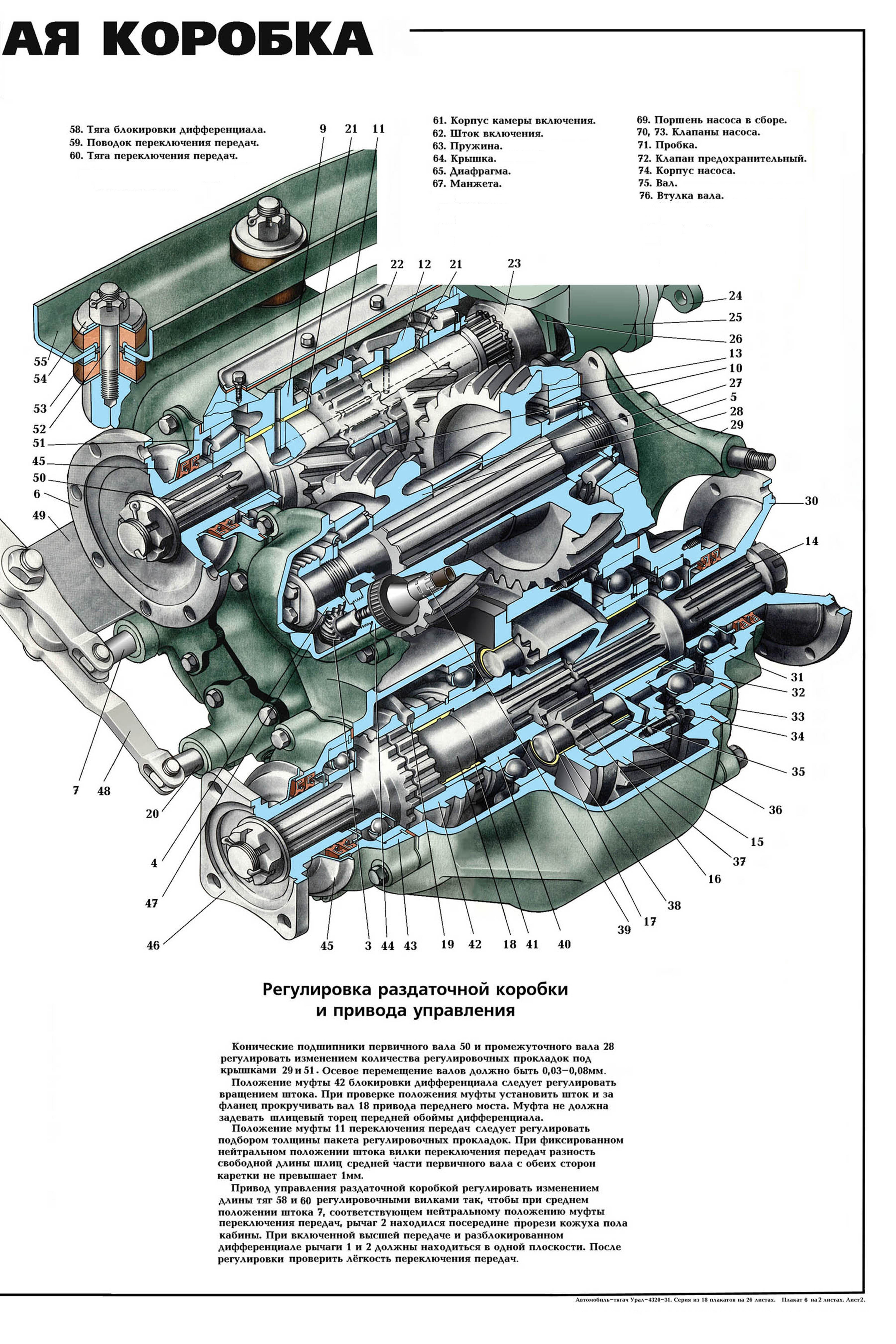

Плакат №6. Раздаточная коробка. Лист 2 из 2 (Изображение, 3.1 МБ) — 26 февраля 2007

Коробка дополнительного отбора мощности (ДОМ). Регулировка раздаточной коробки и привода управления.

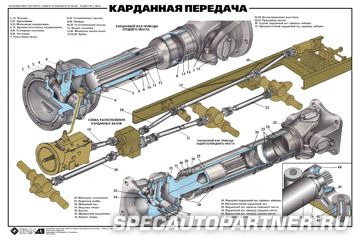

Плакат №7. Карданная передача (Изображение, 773 КБ) — 26 февраля 2007

Схема расположения карданных валов. Карданный вал привода среднего моста. Карданный вал привода заднего (переднего) моста.

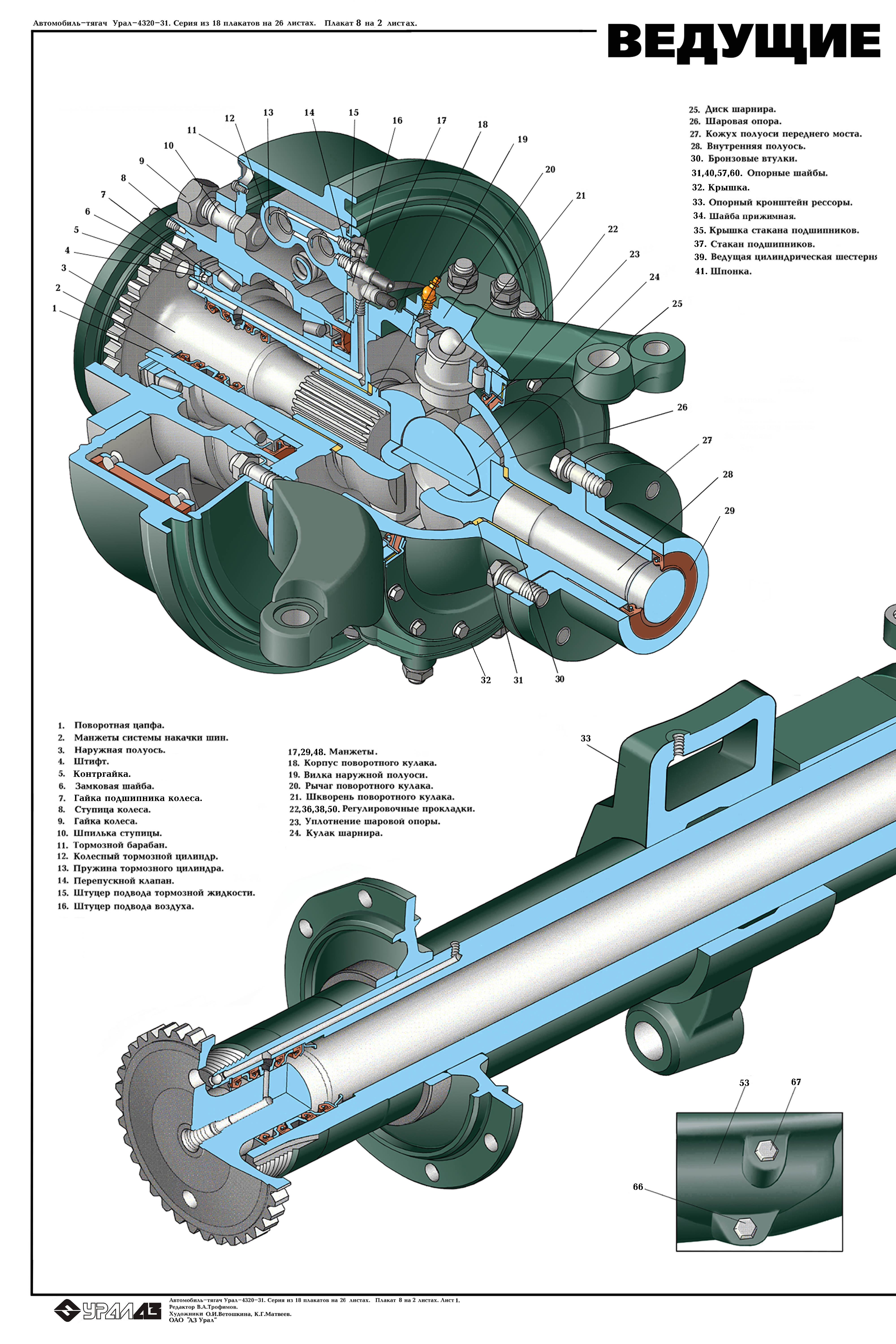

Плакат №8. Ведущие мосты. Лист 1 из 2 (Изображение, 2.5 МБ) — 26 февраля 2007

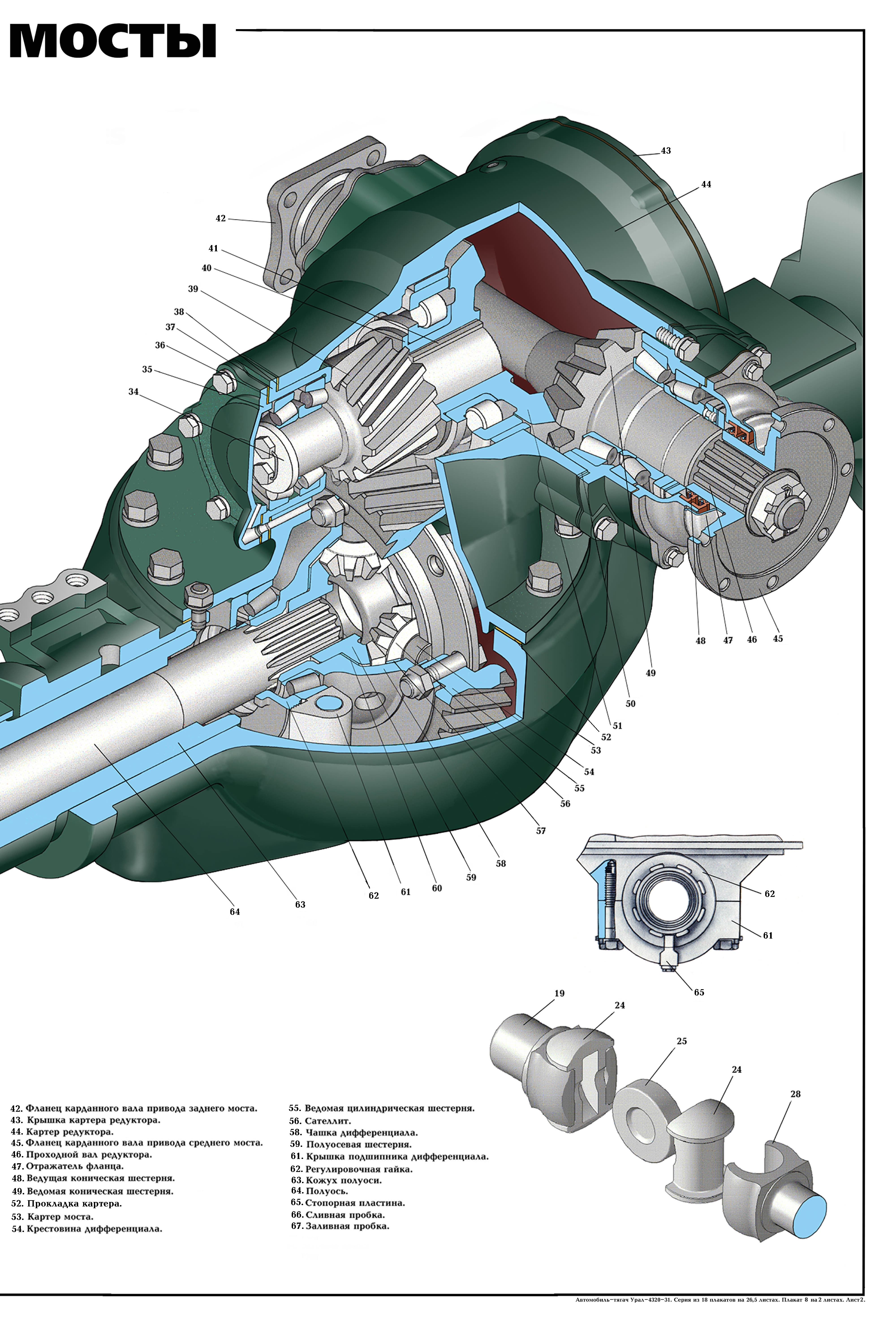

Плакат №8. Ведущие мосты. Лист 2 из 2 (Изображение, 2.5 МБ) — 26 февраля 2007

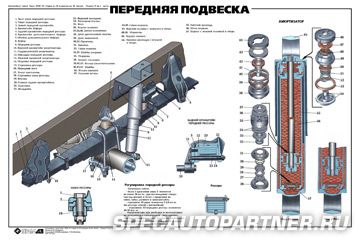

Плакат №9. Передняя подвеска (Изображение, 887 КБ) — 26 февраля 2007

Амортизатор. Рессора. Регулировка передней рессоры. Ушко рессоры. Задний кронштейн передней рессоры.

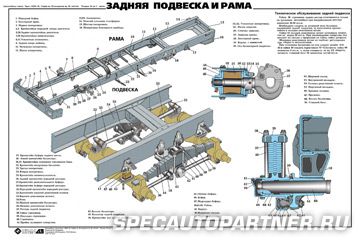

Плакат №10. Задняя подвеска и рама (Изображение, 1 МБ) — 26 февраля 2007

Рама, подвеска. Техническое обслуживание задней подвески.

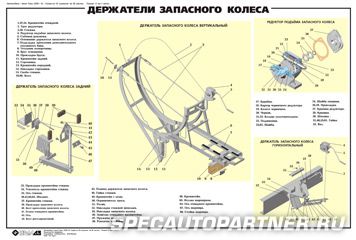

Плакат №11. Держатели запасного колеса (Изображение, 2.2 МБ) — 26 февраля 2007

Держатель запасного колеса задний. Держатель запасного колеса вертикальный. Держатель запасного колеса горизонтальный. Редуктор подъёма запасного колеса.

Плакат №12. Рулевое управление. Лист 1 из 2 (Изображение, 1.1 МБ) — 26 февраля 2007

Бак масляный. Насос усилительного механизма. Установка управляемых колёс. Регулирование схождения передних колёс. Схема работы клапана управления усилительным механизмом.

Плакат №12. Рулевое управление. Лист 2 из 2 (Изображение, 2.4 МБ) — 26 февраля 2007

Бак масляный. Насос усилительного механизма. Установка управляемых колёс. Регулирование схождения передних колёс. Схема работы клапана управления усилительным механизмом.

Плакат №13. Тормозная система. Лист 1 из 2 (Изображение, 390 КБ) — 26 февраля 2007

Тройной защитный клапан. Тормозной кран. Клапан управления тормозами прицепа с двухпроводным приводом. Регулятор давления. Одинарный защитный клапан. Регулятор тормозных сил. Усилитель пневматический с главным тормозным цилиндром.

Плакат №13. Тормозная система. Лист 2 из 2 (Изображение, 1.3 МБ) — 26 февраля 2007

Тройной защитный клапан. Тормозной кран. Клапан управления тормозами прицепа с двухпроводным приводом. Регулятор давления. Одинарный защитный клапан. Регулятор тормозных сил. Усилитель пневматический с главным тормозным цилиндром.

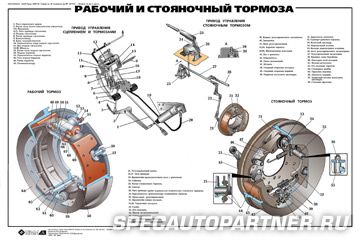

Плакат №14. Рабочий и стояночный тормоза (Изображение, 668 КБ) — 26 февраля 2007

Привод управления сцеплением и тормозами. Привод управления стояночным тормозом. Рабочий тормоз. Стояночный тормоз.

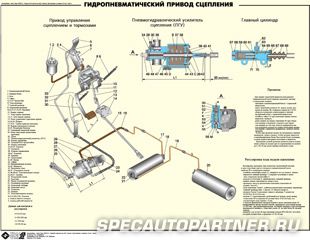

Дополнение к №14. Гидропневматический привод сцепления (Изображение, 1.1 МБ) — 26 февраля 2007

Привод управления сцеплением и тормозами, пневмогидравлический усилитель сцепления (ПГУ), главный цилиндр. Прокачка, регулировка хода педали сцепления, данные для контроля и регулировок.

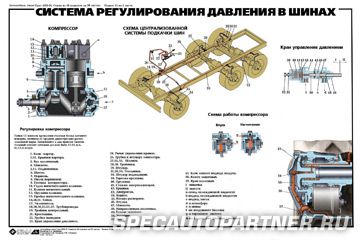

Плакат №15. Система регулирования давления в шинах (Изображение, 495 КБ) — 26 февраля 2007

Схема централизованной системы подкачки шин. Компрессор. Регулировка компрессора. Схема работы компрессора. Кран управления давлением.

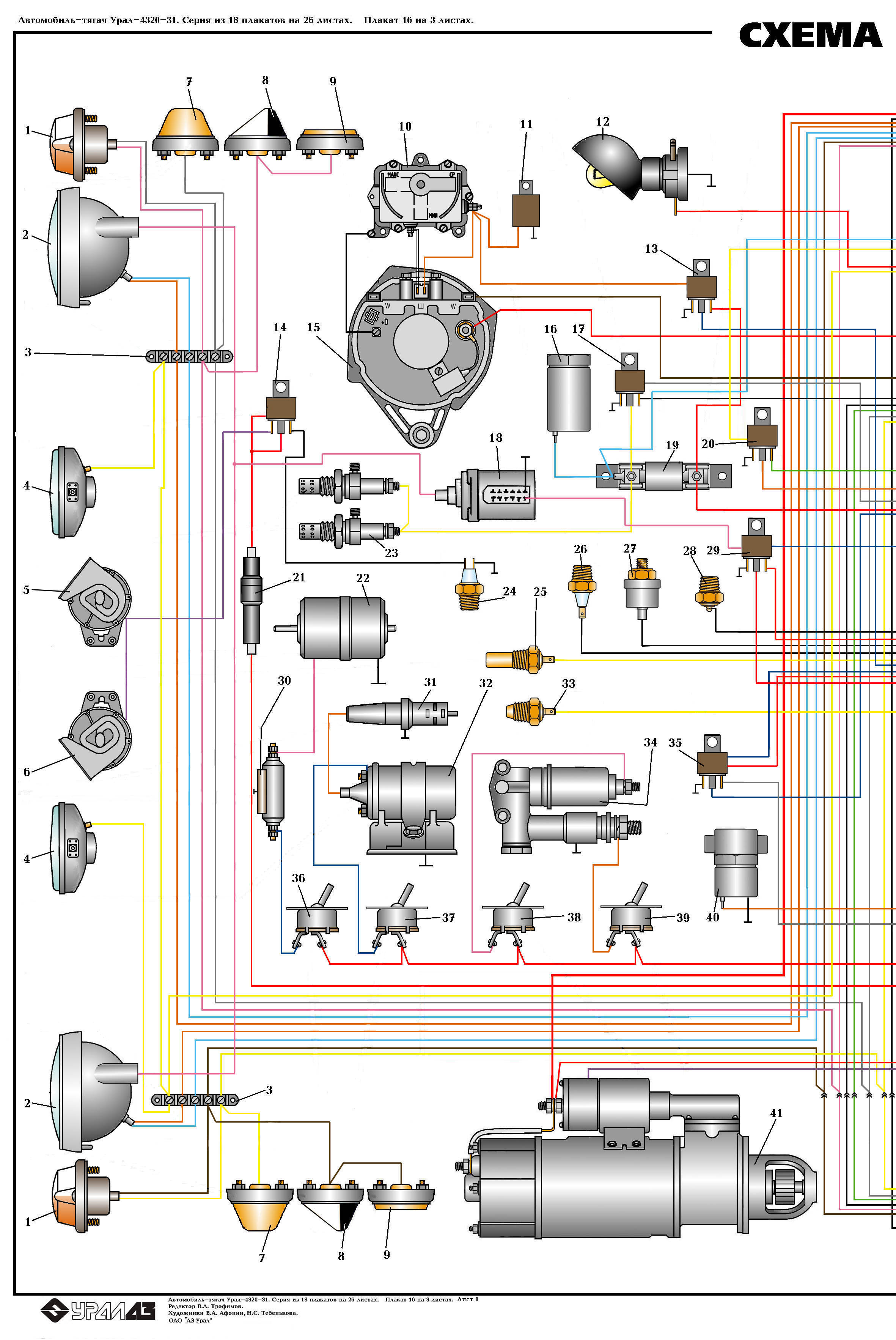

Плакат №16. Схема электрооборудования. Лист 1 из 3 (Изображение, 1 МБ) — 26 февраля 2007

Плакат №16. Схема электрооборудования. Лист 2 из 3 (Изображение, 1.3 МБ) — 26 февраля 2007

Плакат №16. Схема электрооборудования. Лист 3 из 3 (Изображение, 1.1 МБ) — 26 февраля 2007

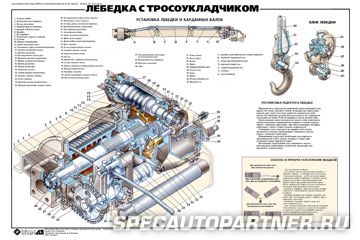

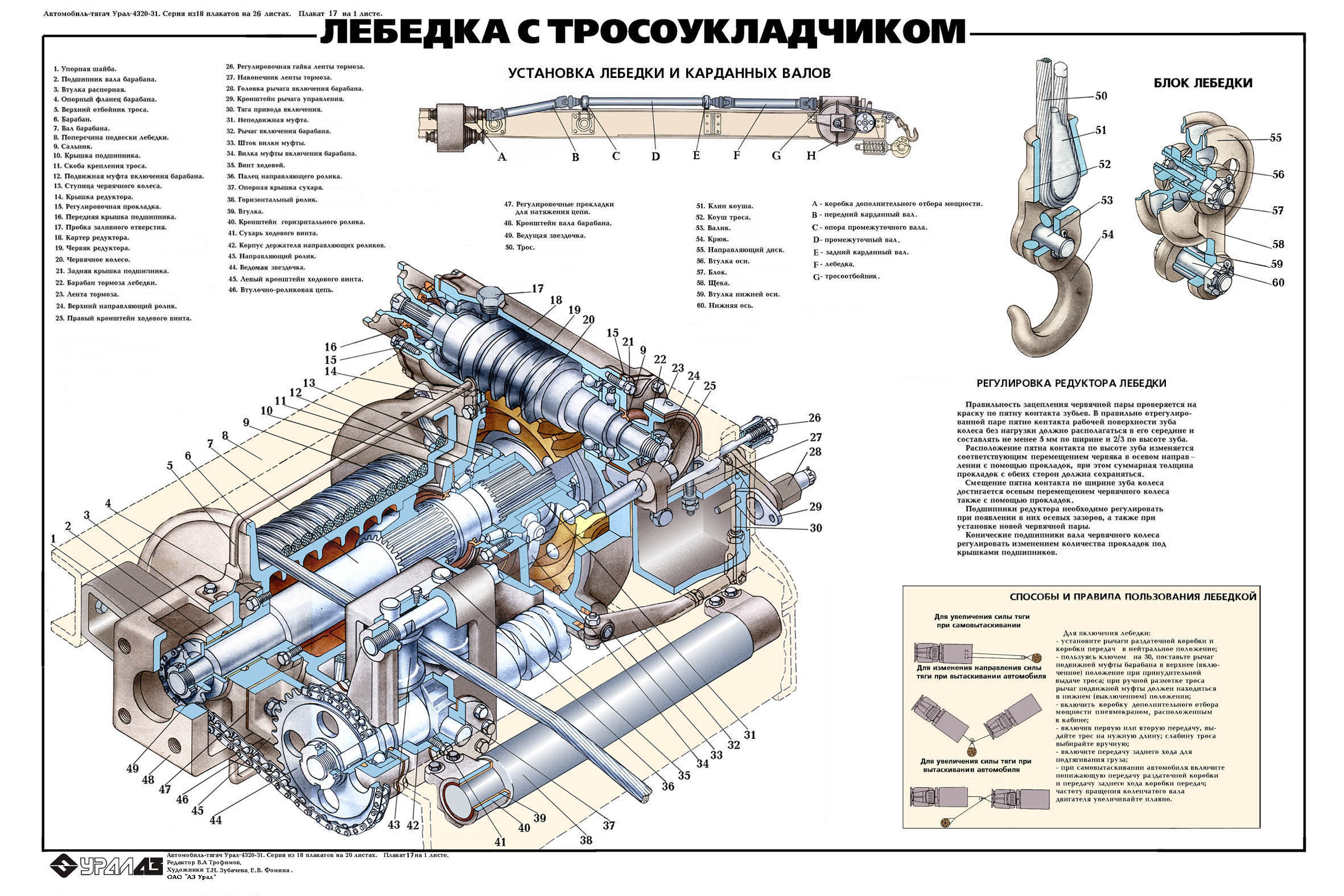

Плакат №17. Лебёдка с тросоукладчиком (Изображение, 626 КБ) — 26 февраля 2007

Установка лебёдки и карданных валов. Блок лебёдки. Регулировка редуктора лебёдки. Способы и правила пользования лебёдкой.

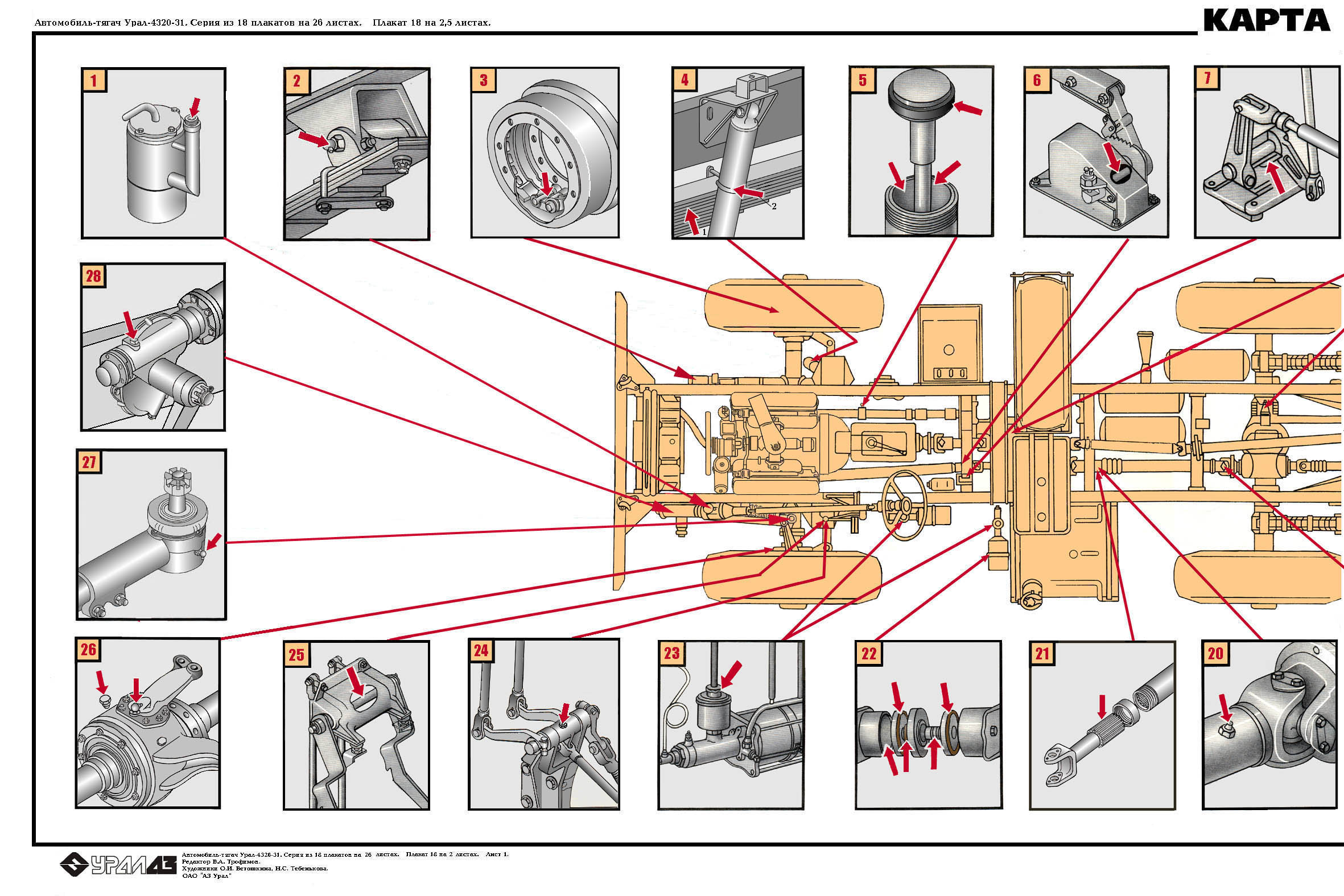

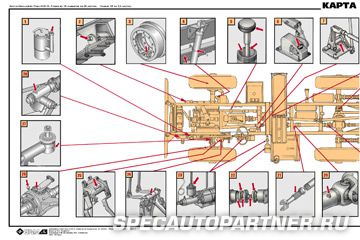

Плакат №18. Карта смазки. Лист 1 из 2 (Изображение, 550 КБ) — 26 февраля 2007

Точки смазки, количество ГСМ на автомобиль, периодичность замены смазки, применяемые масла и смазки.

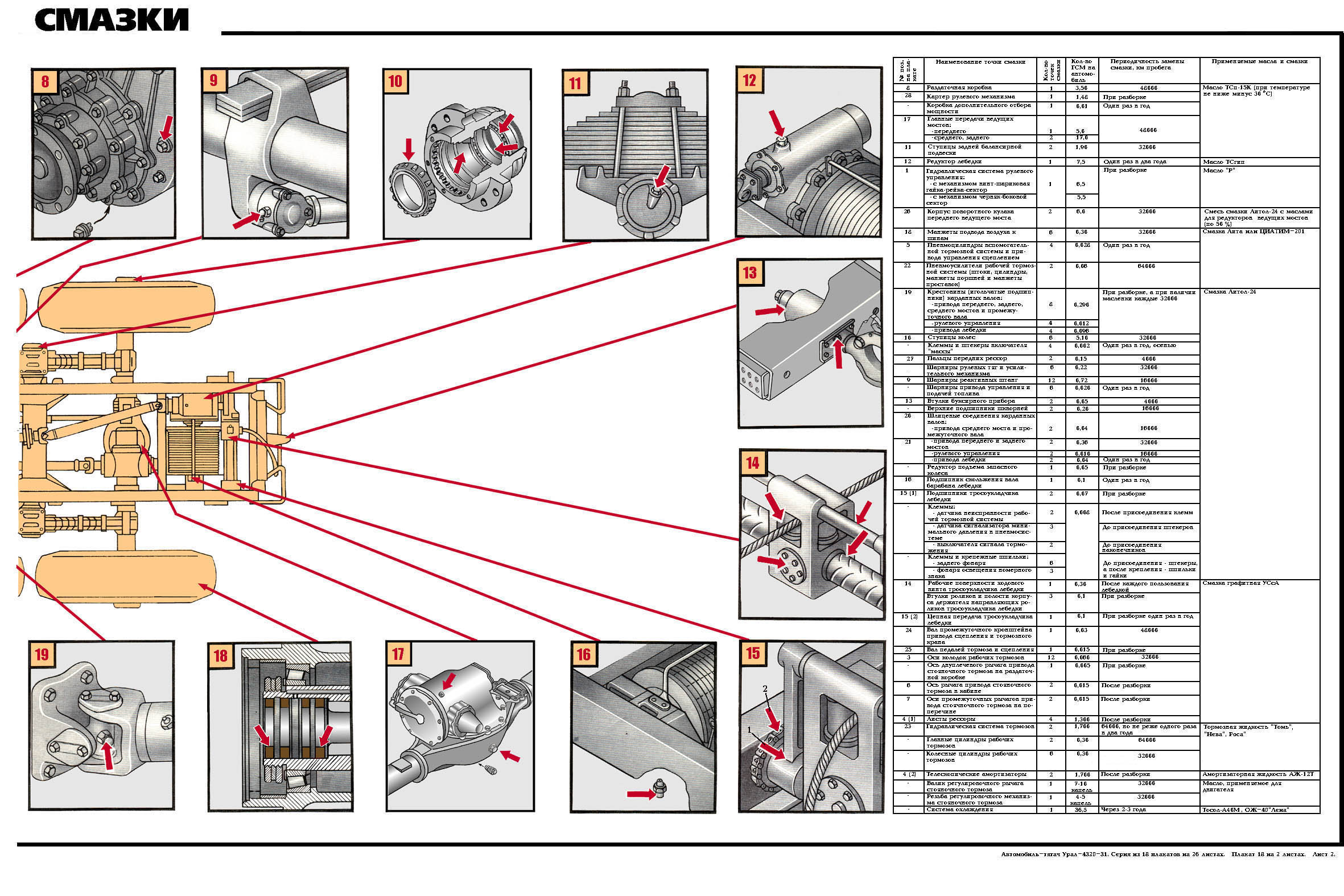

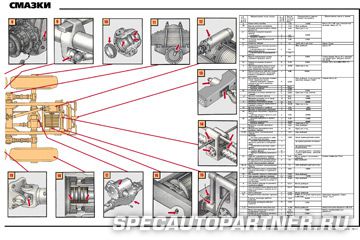

Плакат №18. Карта смазки. Лист 2 из 2 (Изображение, 657 КБ) — 26 февраля 2007

Точки смазки, количество ГСМ на автомобиль, периодичность замены смазки, применяемые масла и смазки.
