Урал 63685-0010 самосвал 6x4 в Москве — продажа и лизинг

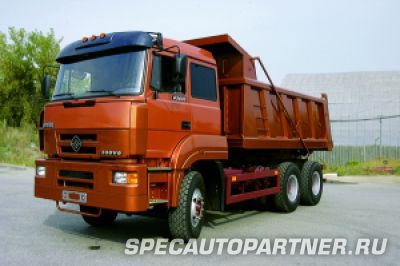

Урал 63685-0010 самосвал 6x4

По вопросам покупки данной техники (Урал 63685-0010 самосвал 6x4), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Урал 63685-0010 самосвал 6x4 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Модификации Урал 63685-0010 самосвал 6x4:

Урал 63685-0110 Кабина без спального места

Технические характеристики самосвала Урал 63685-0010

Колесная формула 6x4
Масса перевозимого груза, кг 20000
Снаряженная масса автомобиля-самосвала, кг 13350
Распределение снаряженной массы автомобиля, кг на переднюю ось 5550
на заднюю тележку 7800
Полная масса автомобиля-самосвала, кг 33500
Распределение полной массы автомобиля, кг на переднюю ось 7500
на заднюю тележку 26000
Максимальная скорость, км/ч 100
Минимальная скорость, км/ч 3
Двигатель ЯМЗ-7601.10-14 дизельный с турбонаддувом
Номинальная мощность двигателя, кВт (л.с.) 220 (300) при 1900 мин-1
Максимальный крутящий момент, Н·м 1274
Трансмиссия девятиступенчатая механическая коробка передач ЯМЗ-239
Главная передача: передаточное отношение 4,8
Платформа самосвальная, с задней разгрузкой, с задним бортом
Объем платформы, м3 12 ∼ 14
Угол подъема платформы, град. 50°

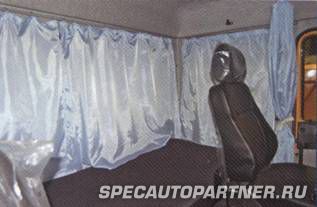

Кабина над двигателем, двухместная со спальным местом
Колеса дисковые 8,5-20
Шины 12.00 R 20 154/149J
Емкость топливного бака, л 335
Максимальный преодолеваемый подъем, % 47%
Габаритные размеры автомобиля, мм длина 7703
ширина 2500
высота 3140

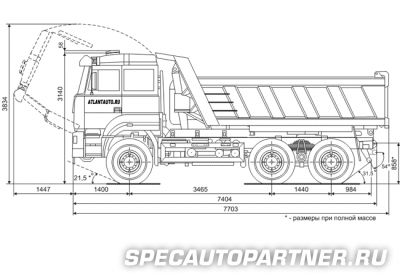

Размеры Урал 63685-0010 (схема)

Для просмотра увеличенного изображения схемы перейдите по этой ссылке.

Урал 63685-0010 самосвал 6x4

Общее описание самосвала Урал 63685

Урал 63685-0010 самосвал 6x4 Урал 63685-0010 самосвал 6x4

Автомобиль-самосвал Урал 63685 имеет оптимизированную для эксплуатации на дорогах компоновку: кабина над двигателем. Такая компоновка обеспечивает рациональное использование погрузочного пространства шасси.

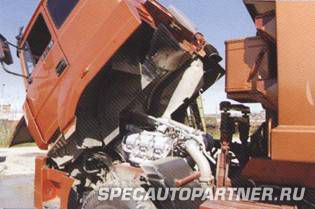

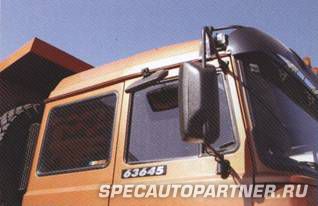

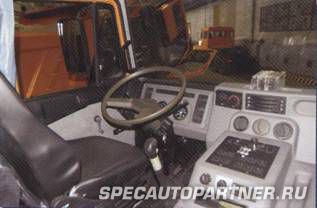

При сохранении силового каркаса кабины, значительно улучшены параметры рабочего места водителя. Уменьшена высота мототсека и его ширина в зоне расположения кресел водителя и пассажира, что позволило сдвинуть к центру кабины кресла и рулевое колесо, обеспечив слева от водителя гораздо больше свободного места для управления автомобилем. Новая панель приборов позволила поместить в неё климатическую установку, обеспечивающую выполнение современных требований по вентиляции и отоплению, в том числе и в условиях Севера. Максимальный угол откидывания кабины относительно номинального расположения 60°. Привод опрокидывания гидравлический. Кабина оборудована двумя зеркалами заднего вида, широкоугольным зеркалом и зеркалом заднего вида.

Урал 63685-0010 самосвал 6x4 Урал 63685-0010 самосвал 6x4

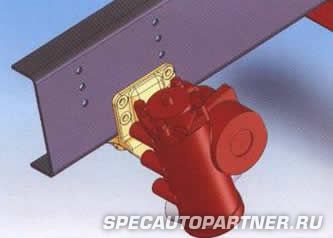

В рулевом управлении использован интегральный рулевой механизм фирмы RBL (Германия), нетребующий установку гидроусилителя. Конструкция рулевого привода обеспечивает углы поворота управляемых колес до 45°, что наиболее важно для самосвалов работающих в стесненных условиях строительных площадок.

Урал 63685-0010 самосвал 6x4 Урал 63685-0010 самосвал 6x4

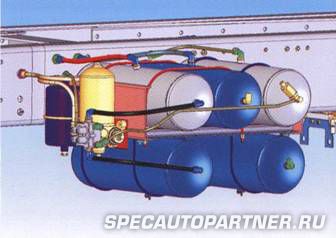

На автомобиле установлен пневматический тормозной привод фирмы Knorr-Bremse, включающий в себя блок подготовки воздуха. Накопленная влага и масло автоматически сбрасывается в атмосферу обратным потоком воздуха из дополнительного баллона. ABC типа 4Sx4M фирмы WABCO (Германия). Регулятор давления с подогревом позволяет обеспечить работоспособность системы в условиях низких температур и высокой влажности. Тормозная система имеет ресиверы, общий объем которых составляет 80 литров. Рабочее давление 8 атм.

При изготовлении рамы автомобиля Урал 63685 использован лонжерон с толщиной стенки 8 мм и высотой 280 мм с цельным усилителем из высокопрочной стали. Монтажная высота шасси (высота от земли до верхней полки рамы) составляет 1063 мм. На автомобиле установлены ведущие мосты с коническим редуктором и разнесенной планетарной передачей оснащены блокирующимися межколесными и межосевыми дифференциалами. Передаточное число главной передачи 4,8.

На данном автомобиле установлен V-образный 6-ти цилиндровый дизель ЯМЗ-7601 с жидкостным охлаждением, непосредственным впрыском топлива и турбонаддувом. Мощность этого двигателя составляет 300 л.с. при частоте вращения 1900 мин-1.

Техническая характеристика двигателя самосвала Урал 63685

Номинальная мощность брутто, кВт (л.с.) по ГОСТ 14846, не менее 220,6 (300)
Номинальная частота вращения, мин-1 1900 +50–20
Максимальный крутящий момент брутто, Н·м (кгс·м) по ГОСТ 14846, не менее 1274 (130)
Частота вращения соответствующая максимальному крутящему моменту брутто, мин-1 1100-1300

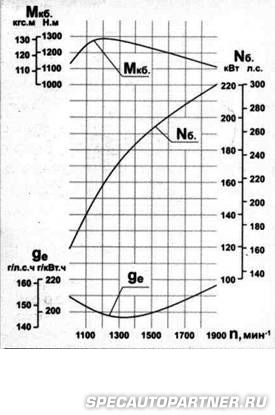

Внешняя скоростная характеристика двигателя самосвала Урал 63685

Урал 63685-0010 самосвал 6x4 Урал 63685-0010 самосвал 6x4

Сцепление фрикционное, сухое, однодисковое, диафрагменное вытягиваемого типа.

Коробка передач ЯМЗ-239 механическая, девятиступенчатая, с синхронизаторами. Управление коробкой передач дистанционное.

Передаточные числа коробки на передачах автомобиля Урал 63685

Передача Передаточное число
1 12,24
2 6,88
3 4,86
4 3,50
5 2,74
6 1,97
7 1,39
8 1,00
9 0,78
R 10,04

Фотографии Урал 63685-0010 самосвал 6x4

Урал 63685-0010 самосвал 6x4 Фото № 1 Урал 63685-0010 самосвал 6x4 Фото № 2 Урал 63685-0010 самосвал 6x4 Фото № 3 Урал 63685-0010 самосвал 6x4 Фото № 4 Урал 63685-0010 самосвал 6x4 Фото № 5 Урал 63685-0010 самосвал 6x4 Фото № 6 Урал 63685-0010 самосвал 6x4 Фото № 7 Урал 63685-0010 самосвал 6x4 Фото № 8 Урал 63685-0010 самосвал 6x4 Фото № 9
