Magaziner EV 13 штабелер узкопроходный в Москве — продажа и лизингПо вопросам покупки данной техники (Magaziner EV 13 штабелер узкопроходный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Magaziner EV 13 штабелер узкопроходный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.
Технические характеристики Magaziner EV13
Q |
Грузоподъёмность, кг |
1300 |
C |
Центр тяжести, мм |
600 |
|
Тип двигателя |
электрический |
|
Положение оператора |
стоячее или сидячее |
|
Материал шин |
полиуретан (Vulkollan) |
|
Количество ведущих колёс (на стороне двигателя), шт. |
1 |
|
Количество колёс на стороне погрузки, шт. |
2 |
h8 |
Высота платформы оператора в нижнем положении, мм |
360 |
h3 |
Высота подъёма, мм |
см. таблицу |
h2 |
Дополнительный подъём, мм |
900 |
h9 |
Высота захвата, мм |
см. таблицу |
|
Толщина вилы, мм |
40 |
|
Ширина вилы, мм |
120 |
|
Длина вил, мм |
800 — 1300 (стандартный шаг 10 мм) |
B3 |
Ширина по вилам (регулируемая), мм |
200 — 795 |
S |
Минимальная высота вил, мм |
80 |
L |
Общая длина, мм |
2390 |
X |
Свес со стороны погрузки (от центра оси), мм |
405 |
Х1 |
Свес со стороны двигателя (от центра оси), мм |
255 |
B |
Общая ширина, мм |
от 1200 до 1800, шаг 50 мм |
h1 |
Высота мачты, при сложенной мачте, мм |
см. таблицу |
h6 |
Высота кабины, при поднятой кабине, мм |
см. таблицу |
h4 |
Высота мачты, при поднятой мачте, мм |
см. таблицу |
Wa |
Радиус поворота, мм |
1995 |
Ast |
Ширина прохода (поддон 800x1000, продольный), мм |
1400 |
Ширина прохода (поддон 800x1000, крестообразно), мм |
1400 |
|
Ширина конца прохода (поддон 800x1000, продольный), мм |
3900 |
Ширина конца прохода (поддон 800x1000, крестообразно), мм |
3600 |
|
Скорость передвижения с грузом, км/ч |
10,0 |
|
Скорость передвижения без груза, км/ч |
10,3 |
|
Скорость подъёма вил с грузом, м/с |
0,24 * |
|
Скорость подъёма вил без груза, м/с |
0,28 * |
|
Скорость опускания вил с грузом, м/с |
0,40 |
|
Скорость опускания вил без груза, м/с |
0,38 |
|
Масса, включая батарею, кг |
4400 — 5600 |
|
Количество шин на стороне двигателя, шт. |
1 |
|
Количесто шин на стороне погрузки, шт. |
2 |
|
Размер шин на стороне двигателя, мм |
∅ 343 x 140 |
|
Размер шин на стороне погрузки, мм |
∅ 343 x 140 |
y |
Колёсная база, мм |
1710 |
m2 |
Дорожный просвет (по центру колёсной базы), мм |
40 |
|
Рабочий тормоз |
электромагнитный |
|
Стояночный тормоз |
датчик присутствия (deadman's brake) |
|
Тип аккумуляторной батареи, PzS |
DIN 43531 B |
|
Напряжение аккумуляторной батареи, В |
48 |
|
Ёмкость аккумуляторной батареи, А·ч |
560 — 750 |
|
Масса аккумуляторной батареи, кг |
746 — 937 — 1119 |
|
Тяговый двигатель, кВт |
5,0 |
|
Подъёмный двигатель, кВт |
10,0 |
|
Электрический привод движением и погрузкой |
переменный или постоянный ток |
Примечания:
- * — Также доступны увеличенные скорости подъёма по заказу.

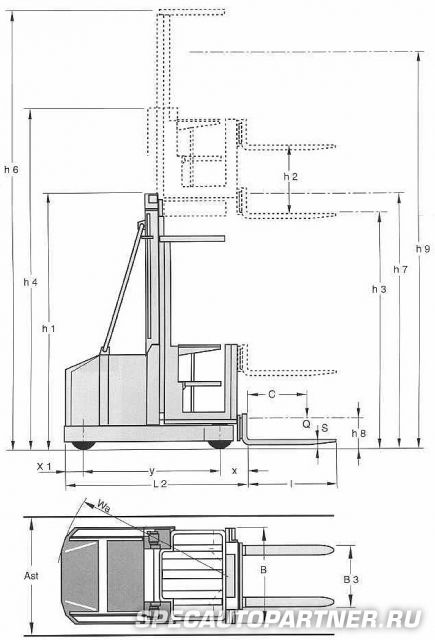

Размеры Magaziner EV 13
Для просмотра схемы в большом размере, перейдите по этой ссылке.
Таблица 1: Размеры и высоты подъема Magaziner EV 13 с двойной мачтой (дуплекс)
Высота 1) |
Высота платформы подъёмника |
Высота захвата |
Подъём, без дополнительного подъёма |
Подъём, с дополнительным подъёмом |
Высота с поднятой кабиной |
Высота при поднятой мачте |
h1 |
h7 |
h9 |
|
|
|
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
2495 |
3060 |
4660 |
2700 |
3600 |
5060 |
3845 |
2745 |
3560 |
5160 |
3200 |
4100 |
5560 |
4345 |
2995 |
4060 |
5660 |
3700 |
4600 |
6060 |
4845 |
3245 |
4560 |
6160 |
4200 |
5100 |
6560 |
5345 |
3495 |
5060 |
6660 |
4700 |
5600 |
7060 |
5845 |
3745 |
5560 |
7160 |
5200 |
6100 |
7560 |
6345 |
3995 |
6060 |
7660 |
5700 |
6600 |
8060 |
6845 |
4245 |
6560 |
8160 |
6200 |
7100 |
8560 |
7345 |
4495 |
7060 |
8660 |
6700 |
7600 |
9060 |
7845 |
4745 |
7560 |
9160 |
7200 |
8100 |
9560 |
8345 |
1) — Уменьшенные высоты — по заказу.
Таблица 2: Размеры и высоты подъема Magaziner EV 13 с тройной мачтой (триплекс)2)
Высота 1) |
Высота платформы подъёмника |
Высота захвата |
Подъём, без дополнительного подъёма |
Подъём, с дополнительным подъёмом |
Высота с поднятой кабиной |
Высота при поднятой мачте |
h1 |
h7 |
h9 |
|
|
|
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
2995 |
5810 |
7410 |
5450 |
6350 |
7810 |
6630 |
3245 |
6560 |
8160 |
6200 |
7100 |
8560 |
7380 |
3495 |
7310 |
8910 |
6950 |
7850 |
9310 |
8130 |
3745 |
8060 |
9660 |
7700 |
8600 |
10060 |
8880 |
3995 |
8810 |
10410 |
8450 |
9350 |
10810 |
9630 |
4245 |
9560 |
11160 |
9200 |
10100 |
11560 |
10380 |
2) — По заказу доступны шасси другой ширины.

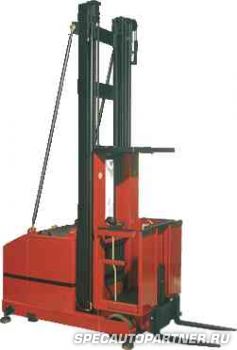

Фотографии Magaziner EV 13 штабелер узкопроходный |
