Hitachi Zaxis ZX200 экскаватор гусеничный в Москве — продажа и лизинг

Hitachi Zaxis ZX200 экскаватор гусеничный

По вопросам покупки данной техники (Hitachi Zaxis ZX200 экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX200 экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Двигатель экскаватора Hitachi ZX200

Модель Isuzu AA-6BG1T
Тип дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением
Число цилиндров 6
Мощность по системе DIN 6271, кВт (л.с.) H/P режим 110 (150) при 2100 мин-1
P режим 103 (140) при 1900 мин-1
Мощность по системе SAE J1349, кВт (л.с.) H/P режим 108 (147) при 2100 мин-1
P режим 101 (137) при 1900 мин-1
Максимальный крутящий момент, Н·м 550 при 1600 мин-1
Рабочий объем, л 6,494
Диаметр поршня, мм 105
Ход поршня, мм 125
Аккумулятор 2 x 12 В / 55 А·ч
Регулятор механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX200

  • Переключатель рабочих режимов: режим копания / режим рабочего оборудования
  • Система контроля оборотов двигателя
Главные насосы
два аксиально-поршневых насоса с регулируемой производительностью
Максимальная подача масла, л/мин 2 x 194
1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин 32

Гидравлические моторы

Моторы хода два аксиально-поршневых насоса с регулируемой производительностью
Моторы поворота один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов Давление срабатывания
Гидроконтур рабочего оборудования 34,3 МПа (350 кгс/см2)
Гидроконтур поворота 30,4 МПа (310 кгс/см2)
Гидроконтур хода 34,3 МПа (350 кгс/см2)
Гидроконтур управляющего сигнала 3,9 МПа (40 кгс/см2)
Усиленный режим 36,3 МПа (370 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

  Количество Диаметр гидроцилиндра Диаметр штока
Стрела 2 120 мм 85 мм
Рукоять 1 135 мм 95 мм
Ковш 1 115 мм 80 мм
К-ковш 1 125 мм 85 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX200

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления 2
Рычаги передвижения с педалями 2

Поворотная платформа экскаватора Hitachi ZX200

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, об/мин 13,3

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Ходовая часть экскаватора Hitachi ZX200

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки 2
Опорные катки 7
Гусеничные башмаки 46
Защита гусеничной цепи 1

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч высокая от 0 до 5,5
низкая от 0 до 3,6
Максимальная сила тяги, кН 184
Максимальный преодолеваемый подъем, град. (%) 35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX200

Экскаватор ZAXIS200: машина оснащена стрелой 5,68 м, рукоятью 2,91 м и ковшом 0,80 м3.

Тип башмака Ширина башмака, мм Вес, кг Давление на грунт, кПа
С тройным грунтозацепом 600 19400 43
700 19800 38
800 20100 33
Плоский 600 20300 45
Трёхгранный 760 20600 36
900 21100 31

Вес базовой машины, включая массу противовеса 4250 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.) — 15100 кг с башмаками шириной 600 мм.

Заправочные емкости экскаватора Hitachi ZX200

Топливный бак, л 360,0
Охлаждающая жидкость, л 23,0
Моторное масло, л 25,0
Мотор поворота, л 6,2
Мотор хода (на каждую сторону), л 6,8
Гидравлическая система, л 200,0
Бак для гидравлической жидкости, л 135,0

Рабочее оборудование экскаватора Hitachi ZX200

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 5,68 м; рукоять выпускается в трех вариантах — 2,22 м, 2,91 м и 4,41 м (2,91 м рукоять + 1,50 м удлинённая рукоять). Ковш — сварной с возможностью регулировки поперечного люфта.

  Емкость, м3 Ширина, мм Кол-во зубьев Вес, кг Рекомендации
ZAXIS200
По стандарту PCSA По стандарту CECE Без бокорезов С бокорезами Рукоять 2,22 м Рукоять 2,91 м Рукоять 4,41 м *5
  0,51 0,45 720 850 3 530 +++ +++ ++
  0,80 0,70 1030 1140 5 670 +++ +++
* 0,80 0,70 1030 1140 5 670 +++ +++
  0,91 0,80 1150 1280 5 720 +++ ++
  1,10 0,90 1330 1460 6 780 +
  1,20 1,00 1450 6 690 +
*1 0,80 0,70 1030 1140 5 770 +++ +++
*2 0,80 0,70 1030 1140 5 770 +++ +++
*3 0,80 0,70 1030 1140 5 770 +++ +++
*4 0,80 0,70 1030 1140 5 770 +++ +++
*1 0,91 0,80 1150 1280 5 830 +++ ++
  Ковш-рыхлитель: 0,60 м3 шириной 800 мм 3 950 @
  Однозубый рыхлитель 1 540 @
  Грейферный ковш: 0,60 м3 шириной 940 мм 8 1130 +++ +++
  Отвал: ширина 1100 мм, длина 1800 мм 590 # #

Обозначения:

* Ковш с боковым фиксатором коронок
*1 Усиленный ковш
*2 Усиленный ковш с боковым фиксатором коронок
*3 Усиленный ковш с V-образными коронками
*4 Ковш типа Н
*5 2,91 м рукоять + 1,50 м удлиненная рукоять
+++ Применим для материалов плотностью 1800 кг/м3 и больше
++ Применим для материалов плотностью 1600 кг/м3 и больше
+ Применим для материалов плотностью 1100 кг/м3 и больше
@ Для тяжелых работ
# Планировка откосов
Применение невозможно

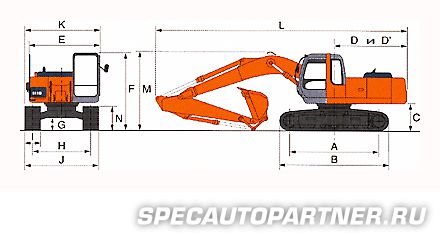

Размеры экскаватора Hitachi ZX200

Hitachi Zaxis ZX200 экскаватор гусеничный
Характеристика ZAXIS 200
A База машины 3370 мм (11'1")
B Длина ходовой части 4170 мм (13'8")
* C Высота от уровня земли до противовеса 1030 мм (3'5")
D Радиус вращения по корпусу машины 2750 мм (9'0")
D' Расстояние от центра вращения до задней точки противовеса 2750 мм (9'0")
E Общая ширина поворотной части 2710 мм (8'11")
F Общая высота кабины 2950 мм (9'8")
* G Минимальный дорожный просвет 450 мм (1'6")
H Расстояние между центрами гусениц 2200 мм (7'3")
I Ширина гусеничного башмака G 600 мм (24")
J Ширина ходовой части 2800 мм (9'2")
K Общая ширина машины 2860 мм (9'5")
L Длина машины с рукоятью 2,22 м (7'3") 9620 мм (31'7")
Длина машины с рукоятью 2,91 м (9'7") 9500 мм (31'2")
Длина машины с рукоятью 4,41 м (14'6") 9460 мм (31'10")
M Высота стрелы с рукоятью 2,22 м (7'3") 3130 мм (10'3")
Высота стрелы с рукоятью 2,91 м (9'7") 2970 мм (9'9")
Высота стрелы с рукоятью 4,41 м (14'6") 3550 мм (11'8")
N Высота гусеницы с тройным грунтозацепом башмака 900 мм (2'11")

* — Исключая грунтозацеп башмака.

G — Тройной грунтозацеп башмака.

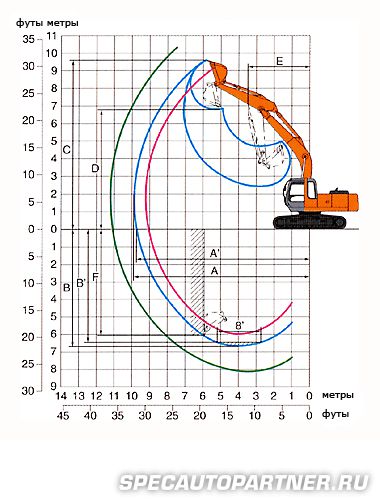

Геометрические параметры копания экскаватора Hitachi ZX200

Hitachi Zaxis ZX200 экскаватор гусеничный
Характеристика ZAXIS 200
Длина рукояти 2,22 м (7'3") 2,91 м (9'7") 4,41 м (14'6") *
A Maкс. радиус копания 9250 мм (30'4") 9910 мм (32'6") 11260 мм (36'11")
A' Maкс. радиус копания (грунта) 9080 мм (29'9") 9750 мм (32'0") 11100 мм (36'5")
B Maкс. глубина копания 5980 мм (19'7") 6670 мм (21'1") 8160 мм (26'9")
B' Maкс. глубина копания (уровень 8') 5740 мм (18'10") 6490 мм (21'4") 8030 мм (26'4")
C Макс. высота копания 9170 мм (30'1") 9600 мм (31'6") 10220 мм (33'6")
D Maкс. высота разгрузки 6390 мм (21'0") 6780 мм (22'3") 7410 мм (24'4")
E Мин. радиус поворота 3530 мм (11'7") 3540 мм (11'7") 3540 мм (11'7")
F Mакс. высота среза при копании 5140 мм (16'10") 6050 мм (19'10") 7540 мм (24'9")
Сила копания ковша ** ISO 151 кН (15400 кгс, 34000 фунт-сил)
SAE: PCSA 129 кН (13200 кгс, 29100 фунт-сил)
Сила рабочего хода рукояти ** ISO 136 кН (13900 кгс, 30600 фунт-сил) 109 кН (11100 кгс, 24500 фунт-сил) 80 кН (8200 кгс, 17900 фунт-сил)
SAE: PCSA 131 кН (13400 кгс, 29500 фунт-сил) 102 кН (10400 кгс, 22900 фунт-сил) 78 кН (8000 кгс, 17500 фунт-сил)

Исключая грунтозацеп башмака.

* — Рукоять 2,91 м (9'6") + 1,50 м (4'11") удлинённая рукоять.

** — Усиление мощности
