Hitachi Zaxis ZX130K экскаватор гусеничный в Москве — продажа и лизинг

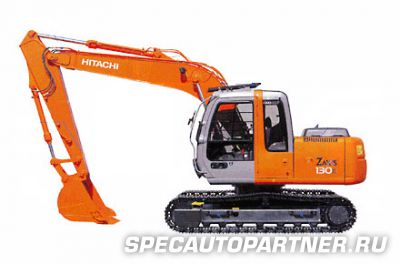

Hitachi Zaxis ZX130K экскаватор гусеничный

По вопросам покупки данной техники (Hitachi Zaxis ZX130K экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX130K экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

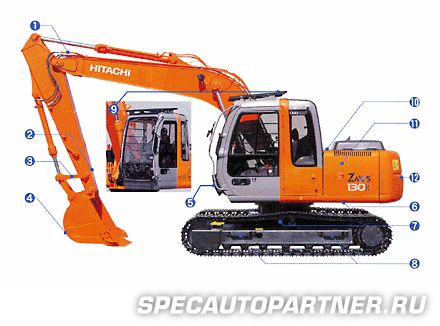

Особенности экскаватора Hitachi ZX 130K

Экскаватор К-Серии (Hitachi ZAXIS130K) предназначен для использования различного оборудования для разрушения.

Отличия от стандартного экскаватора Hitachi ZAXIS120:

Hitachi Zaxis ZX130K экскаватор гусеничный
  1. Базовая гидроразводка.
  2. Защитная трапеция.
  3. Усиленный рычаг B.
  4. K-усиленный ковш.
  5. Защита переднего нижнего стекла.
  6. Толщина покрытия 4,5 мм.
  7. Гусеничное покрытие.
  8. Усиленные боковые ступени (крепежные болты).
  9. K-кабина (CRES кабина с верхним окном и защитным навесом).
  10. Высокоэффективный полнопоточный фильтр (с индикатором помех).
  11. Двойной воздушный фильтр.
  12. Масса противовеса увеличена на 200 кг.

Опции:

  • Аксессуары для молота.
  • Аксессуары для молота и ножниц.
  • Аксессуары для двухскоростного переключателя.
  • Защита переднего нижнего окна.
  • Кронштейн поворота маленького радиуса.

Примечание: На фото модель, оборудованная аксессуарами для молота и ножниц.

Количество оборудования на машину может зависеть от её прочности.

Двигатель экскаватора Hitachi ZX130K

Модель Isuzu СС-4BG1TС
Тип дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением
Число цилиндров 4
Мощность по системе DIN 6271, кВт (л.с.) H/P режим 66 (90) при 2150 мин-1
P режим 63 (85) при 1950 мин-1
Мощность по системе SAE J1349, кВт (л.с.) H/P режим 65 (88) при 2150 мин-1
P режим 62 (84) при 1950 мин-1
Максимальный крутящий момент, Н·м 340 при 1600 мин-1
Рабочий объем, л 4,329
Диаметр поршня, мм 105
Ход поршня, мм 125
Аккумулятор 2 x 12 В / 55 А·ч
Регулятор механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX130K

  • Переключатель рабочих режимов: режим копания / режим рабочего оборудования
  • Система контроля оборотов двигателя
Главные насосы
два аксиально-поршневых насоса с регулируемой производительностью
Максимальная подача масла, л/мин 2 x 105
1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин 33

Гидравлические моторы

Моторы хода два аксиально-поршневых насоса с регулируемой производительностью
Моторы поворота один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов Давление срабатывания
Гидроконтур рабочего оборудования 34,3 МПа (350 кгс/см2)
Гидроконтур поворота 32,3 МПа (330 кгс/см2)
Гидроконтур хода 34,3 МПа (350 кгс/см2)
Гидроконтур управляющего сигнала 3,9 МПа (40 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

  Количество Диаметр гидроцилиндра Диаметр штока
Стрела 2 105 мм 70 мм
Рукоять 1 115 мм 80 мм
Ковш 1 100 мм 70 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

В отличие от базовой модели, в модификации ZAXIS130K используется другой тип полнопоточных фильтров с индикатором засоренности.

Средства управления экскаватора Hitachi ZX130K

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления 2
Рычаги передвижения с педалями 2
Педаль (для модификации ZAXIS130K) 1

Поворотная платформа экскаватора Hitachi ZX130K

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, об/мин 13,7

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Ходовая часть экскаватора Hitachi ZX130K

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки 1
Опорные катки 7
Гусеничные башмаки 44

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч высокая от 0 до 5,5
низкая от 0 до 3,4
Максимальная сила тяги, кН 102
Максимальный преодолеваемый подъем, град. (%) 35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX130K

Экскаватор ZAXIS130K: модификация для разрушения оснащена усиленной стрелой 4,60 м, усиленной рукоятью 2,52 м и усиленным ковшом 0,50 м3.

Ширина башмака, мм 500
Рукоять, м 2,52
Вес, кг 13000
Давление на грунт, кПа 41

Вес базовой машины, включая массу противовеса 3050 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.) — 10100 кг с башмаками шириной 500 мм.

Заправочные емкости экскаватора Hitachi ZX130K

Топливный бак, л 250,0
Охлаждающая жидкость, л 19,0
Моторное масло, л 15,8
Мотор поворота, л 3,2
Мотор хода (на каждую сторону), л 4,0
Гидравлическая система, л 130,0
Бак для гидравлической жидкости, л 69,0

Рабочее оборудование экскаватора Hitachi ZX130K

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы — 4,60 м; рукоять 2,52 м. Ковш — сварной с возможностью регулировки поперечного люфта.

  Емкость, м3 Ширина, мм Кол-во зубьев Вес, кг
По стандарту PCSA По стандарту CECE Без бокорезов С бокорезами
  0,19 0,17 450 550 3 260
  0,30 0,25 580 700 3 290
  0,40 0,33 680 800 4 340
  0,45 0,40 850 970 5 400
  0,50 0,45 890 1010 5 410
  0,59 0,50 950 1070 5 430
  0,66 0,55 1030 5 430
*1 0,50 0,45 890 1010 5 470
*2 0,50 0,45 890 1010 5 500
*3 0,50 0,45 890 1010 5 480
*1 0,59 0,50 950 1070 5 490
  Трапецеидальный ковш: 0,35 м3 3 370
  Однозубый рыхлитель 1 320
  Грейферный ковш: 0,30 м3 шириной 560 мм 6 690
  Отвал: ширина 1000 мм, длина 1600 мм 430

Обозначения:

* Только с башмаками шириной 700 мм
*1 Ковш модификации K
*2 Ковш с боковым фиксатором коронок
*3 Ковш модификации Н

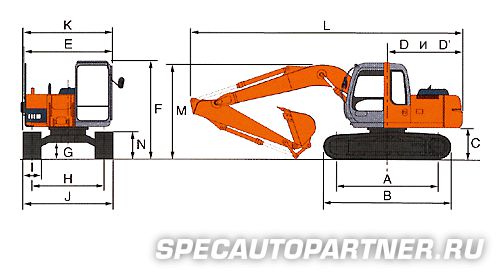

Размеры экскаватора Hitachi ZX130K

Hitachi Zaxis ZX130K экскаватор гусеничный
Характеристика ZAXIS 130K
A База машины 2880 мм (9'5")
B Длина ходовой части 3580 мм (11'9")
* C Высота от уровня земли до противовеса 890 мм (2'11")
D Радиус вращения по корпусу машины 2130 мм (7'0")
D' Расстояние от центра вращения до задней точки противовеса 2130 мм (7'0")
E Общая ширина поворотной части 2460 мм (8'1")
F Общая высота кабины 2870 мм (9'5")
* G Минимальный дорожный просвет 440 мм (1'5")
H Расстояние между центрами гусениц 1990 мм (6'6")
I Ширина гусеничного башмака G 500 мм (20") G 600 мм (24") G 700 мм (28") F 510 мм (20")
J Ширина ходовой части 2490 мм (8'2") 2590 мм (8'6") 2690 мм (8'10") 2500 мм (8'2")
K Общая ширина машины 2500 мм (8'2") 2590 мм (8'6") 2690 мм (8'10") 2500 мм (8'2")
L Длина машины с рукоятью 2,52 м (8'3") 7610 мм (25'0") **
M Высота стрелы с рукоятью 2,52 м (8'3") 2680 мм (8'10") **
N Высота гусеницы с тройным грунтозацепом башмака 790 мм (2'7")

Обозначения:

* Исключая грунтозацеп башмака
** Оснащена рабочим оборудованием К
G Тройной башмак с грунтозацепом
F Плоский башмак

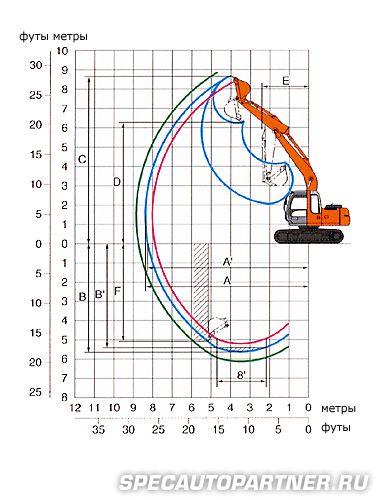

Геометрические параметры копания экскаватора Hitachi ZX130K

Hitachi Zaxis ZX130K экскаватор гусеничный
Характеристика ZAXIS 130K *
Длина рукояти 2,52 м (8'3"), К-рукоять
A Maкс. радиус копания 8270 мм (27'2")
A' Maкс. радиус копания (грунта) 8140 мм (26'8")
B Maкс. глубина копания 5570 мм (18'3")
B' Maкс. глубина копания (уровень 8') 5360 мм (17'7")
C Макс. высота копания 8550 мм (28'1")
D Maкс. высота разгрузки 6140 мм (20'2")
E Мин. радиус поворота 2330 мм (7'8")
F Mакс. высота среза при копании 5010 мм (16'5")
Сила копания ковша ISO 99 кН (10100 кгс, 22300 фунт-сил)
SAE: PCSA 86 кН (8800 кгс, 19400 фунт-сил)
Сила рабочего хода рукояти ISO 65 кН (6600 кгс, 14600 фунт-сил)
SAE: PCSA 63 кН (6400 кгс, 14100 фунт-сил)

* — Оснащён рабочим оборудованием K.

Исключая грунтозацеп башмака.
