Особенности экскаватора Hitachi ZX 130H

Экскаватор H-Серии (Hitachi ZAXIS130H) предназначен для работ в тяжелом режиме.

Усиленная гусеничная рама и усовершенствованная износоустойчивость позволяет H-серии выполнять сложные задачи.

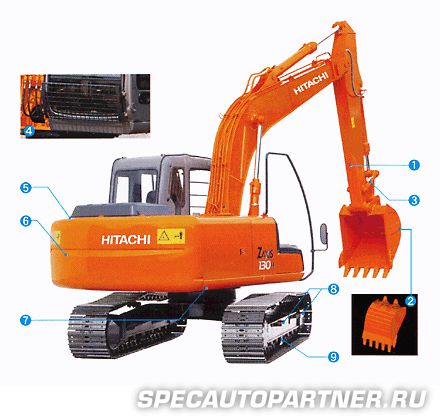

Отличия от стандартного экскаватора Hitachi ZAXIS120:

1. Передняя секция усилена плотной стальной пластиной (H-стрела/H-рукоять). Конец рукояти из толстой стали. Защитная трапеция
2. H-усиленный ковш. Дополнительная поперечная пластина. Дополнительные усиленные пластины в секции режущих кромок.
3. Усиленный рычаг B.
4. Защита переднего нижнего стекла.
5. Двойной воздушный фильтр.
6. Масса противовеса увеличена на 200 кг.
7. Толщина покрытия 4,5 мм.
8. Усиленные боковые ступени (крепежные болты).
9. Усиленная гусеничная защита (по одной на каждой стороне).

Двигатель экскаватора Hitachi ZX130H

Модель		Isuzu СС-4BG1TС
Тип		дизельный, 4-х тактный водяного охлаждения с турбонаддувом и промежуточным охлаждением
Число цилиндров		4
Мощность по системе DIN 6271, кВт (л.с.)	H/P режим	66 (90) при 2150 мин-1
	P режим	63 (85) при 1950 мин-1
Мощность по системе SAE J1349, кВт (л.с.)	H/P режим	65 (88) при 2150 мин-1
	P режим	62 (84) при 1950 мин-1
Максимальный крутящий момент, Н·м		340 при 1600 мин-1
Рабочий объем, л		4,329
Диаметр поршня, мм		105
Ход поршня, мм		125
Аккумулятор		2 x 12 В / 55 А·ч
Регулятор		механическое регулирование скорости с шаговым электродвигателем

Гидравлическая система экскаватора Hitachi ZX130H

• Переключатель рабочих режимов: режим копания / режим рабочего оборудования
• Система контроля оборотов двигателя

Главные насосы
два аксиально-поршневых насоса с регулируемой производительностью
Максимальная подача масла, л/мин	2 x 105
	1 x 52,5
Управляющий насос
один шестеренчатый насос
Максимальная подача масла, л/мин	33

Гидравлические моторы

Моторы хода	два аксиально-поршневых насоса с регулируемой производительностью
Моторы поворота	один аксиально-поршневой мотор

Параметры предохранительных клапанов

Параметры предохранительных клапанов	Давление срабатывания
Гидроконтур рабочего оборудования	34,3 МПа (350 кгс/см2)
Гидроконтур поворота	32,3 МПа (330 кгс/см2)
Гидроконтур хода	34,3 МПа (350 кгс/см2)
Гидроконтур управляющего сигнала	3,9 МПа (40 кгс/см2)

Гидравлические цилиндры

Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.

Размеры

	Количество	Диаметр гидроцилиндра	Диаметр штока
Стрела	2	105 мм	70 мм
Рукоять	1	115 мм	80 мм
Ковш	1	100 мм	70 мм

Гидравлические фильтры

В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.

Средства управления экскаватора Hitachi ZX130H

В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.

Джойстики управления	2
Рычаги передвижения с педалями	2

Поворотная платформа экскаватора Hitachi ZX130H

Вращающаяся рама

Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.

Механизм поворота

Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.

Скорость поворота, об/мин

13,7

Кабина оператора

Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.

Ходовая часть экскаватора Hitachi ZX130H

Гусеница

Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.

Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.

Количество катков и башмаков на каждой стороне

Поддерживающие катки	1
Опорные катки	7
Гусеничные башмаки	44
Защита гусеничной цепи	1

Механизм хода

Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).

Скорости передвижения, км/ч	высокая	от 0 до 5,5
	низкая	от 0 до 3,4
Максимальная сила тяги, кН		102
Максимальный преодолеваемый подъем, град. (%)		35° (70%)

Веса и давление на грунт экскаватора Hitachi ZX130H

Экскаватор ZAXIS130H: машина оснащена усиленной стрелой 4,60 м, усиленной рукоятью 2,52 м и усиленным ковшом 0,50 м³.

Ширина башмака, мм	500
Рукоять, м	2,52
Вес, кг	12500
Давление на грунт, кПа	39

Вес базовой машины, включая массу противовеса 2630 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.) — 9660 кг с башмаками шириной 500 мм.

Заправочные емкости экскаватора Hitachi ZX130H

Топливный бак, л	250,0
Охлаждающая жидкость, л	19,0
Моторное масло, л	15,8
Мотор поворота, л	3,2
Мотор хода (на каждую сторону), л	4,0
Гидравлическая система, л	130,0
Бак для гидравлической жидкости, л	69,0

Рабочее оборудование экскаватора Hitachi ZX130H

Стрела и рукоять сварные, коробчатого сечения. Длина стрелы — 4,60 м; рукоять 2,52 м. Ковш — сварной с возможностью регулировки поперечного люфта.

	Емкость, м3		Ширина, мм		Кол-во зубьев	Вес, кг	Рекомендации
							ZAXIS130H
	По стандарту PCSA	По стандарту CECE	Без бокорезов	С бокорезами			Рукоять 2,52 м
	0,19	0,17	450	550	3	260	+++
	0,30	0,25	580	700	3	290	+++
	0,40	0,33	680	800	4	340	+++
	0,45	0,40	850	970	5	400	+++
	0,50	0,45	890	1010	5	410	+++
	0,59	0,50	950	1070	5	430	++
	0,66	0,55	1030	—	5	430	—
*1	0,50	0,45	890	1010	5	470	+++
*2	0,50	0,45	890	1010	5	500	+++
*3	0,50	0,45	890	1010	5	480	+++
*1	0,59	0,50	950	1070	5	490	++
	Трапецеидальный ковш: 0,35 м3				3	370	++
	Однозубый рыхлитель				1	320	@
	Грейферный ковш: 0,30 м3 шириной 560 мм				6	690	+++
	Отвал: ширина 1000 мм, длина 1600 мм					430	#

Обозначения:

*	Только с башмаками шириной 700 мм
*1	Ковш модификации K
*2	Ковш с боковым фиксатором коронок
*3	Ковш модификации Н
+++	Применим для материалов плотностью 1800 кг/м3 и больше
++	Применим для материалов плотностью 1600 кг/м3 и больше
+	Применим для материалов плотностью 1100 кг/м3 и больше
@	Для тяжелых работ
#	Планировка откосов
—	Применение невозможно

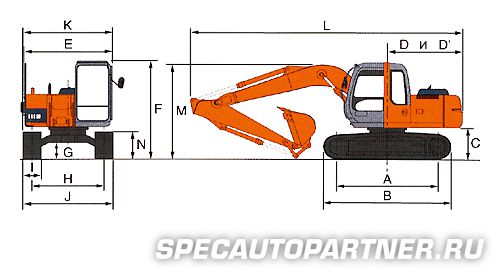

Размеры экскаватора Hitachi ZX130H

Характеристика		ZAXIS 130H
A	База машины	2880 мм (9'5")
B	Длина ходовой части	3580 мм (11'9")
* C	Высота от уровня земли до противовеса	890 мм (2'11")
D	Радиус вращения по корпусу машины	2130 мм (7'0")
D'	Расстояние от центра вращения до задней точки противовеса	2130 мм (7'0")
E	Общая ширина поворотной части	2460 мм (8'1")
F	Общая высота кабины	2740 мм (9'0")
* G	Минимальный дорожный просвет	440 мм (1'5")
H	Расстояние между центрами гусениц	1990 мм (6'6")
I	Ширина гусеничного башмака	G 500 мм (20")	G 600 мм (24")	G 700 мм (28")	F 510 мм (20")
J	Ширина ходовой части	2490 мм (8'2")	2590 мм (8'6")	2690 мм (8'10")	2500 мм (8'2")
K	Общая ширина машины	2500 мм (8'2")	2590 мм (8'6")	2690 мм (8'10")	2500 мм (8'2")
L	Длина машины с рукоятью 2,52 м (8'3")	7610 мм (25'0") ***
M	Высота стрелы с рукоятью 2,52 м (8'3")	2680 мм (8'10") ***
N	Высота гусеницы с тройным грунтозацепом башмака	790 мм (2'7")

Обозначения:

*	Исключая грунтозацеп башмака
**	Измерение произведено при транспортном положении рукояти
***	Оснащена рабочим оборудованием H
G	Тройной башмак с грунтозацепом
F	Плоский башмак

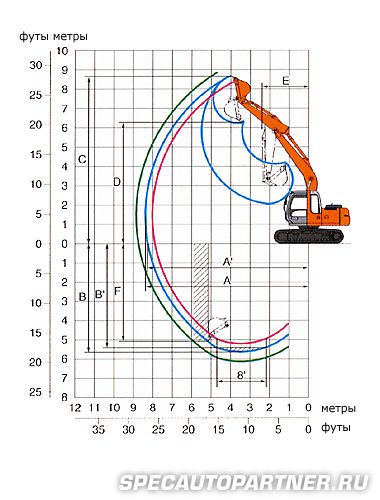

Геометрические параметры копания экскаватора Hitachi ZX130H

Характеристика			ZAXIS 130H *
Длина рукояти			2,52 м (8'3"), H-рукоять
A	Maкс. радиус копания		8270 мм (27'2")
A'	Maкс. радиус копания (грунта)		8140 мм (26'8")
B	Maкс. глубина копания		5570 мм (18'3")
B'	Maкс. глубина копания (уровень 8')		5360 мм (17'7")
C	Макс. высота копания		8550 мм (28'1")
D	Maкс. высота разгрузки		6140 мм (20'2")
E	Мин. радиус поворота		2330 мм (7'8")
F	Mакс. высота среза при копании		5010 мм (16'5")
Сила копания ковша		ISO	99 кН (10100 кгс, 22300 фунт-сил)
		SAE: PCSA	86 кН (8800 кгс, 19400 фунт-сил)
Сила рабочего хода рукояти		ISO	65 кН (6600 кгс, 14600 фунт-сил)
		SAE: PCSA	63 кН (6400 кгс, 14100 фунт-сил)

* — Оснащён рабочим оборудованием Н.

Исключая грунтозацеп башмака.
