Hitachi Zaxis ZX110M экскаватор гусеничный в Москве — продажа и лизингПо вопросам покупки данной техники (Hitachi Zaxis ZX110M экскаватор гусеничный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка Hitachi Zaxis ZX110M экскаватор гусеничный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.
Для работ в илистом грунте M-Серия (ZAXIS110M):
- Широкие гусеницы.
- Башмак 700 мм и длинные гусеницы.
- Обеспечивает одновременно и низкое давление на грунт, и повышенную устойчивость.
- Отменная работа и передвижение по мягкому и неровному грунту.
Двигатель экскаватора Hitachi ZX110M
Модель |
Isuzu BB-4BG1T |
Тип |
дизельный, 4-х тактный водяного охлаждения с турбонаддувом |
Число цилиндров |
4 |
Мощность по системе DIN 6271, кВт (л.с.) |
H/P режим |
63 (85) при 2150 мин-1 |
P режим |
59 (80) при 1950 мин-1 |
Мощность по системе SAE J1349, кВт (л.с.) |
H/P режим |
61 (83) при 2150 мин-1 |
P режим |
58 (79) при 1950 мин-1 |
Максимальный крутящий момент, Н·м |
340 при 1600 мин-1 |
Рабочий объем, л |
4,329 |
Диаметр поршня, мм |
105 |
Ход поршня, мм |
125 |
Аккумулятор |
2 x 12 В / 55 А·ч |
Регулятор |
механическое регулирование скорости с шаговым электродвигателем |
Гидравлическая система экскаватора Hitachi ZX110M
- Переключатель рабочих режимов
- Режим копания / Режим рабочего оборудования
- Система контроля оборотов двигателя
Главные насосы |
два аксиально-поршневого насоса с регулируемой производительностью |
Максимальная подача масла, л/мин |
2 x 100 |
1 x 52,5 |
Управляющий насос |
один шестеренчатый насос |
Максимальная подача масла, л/мин |
33 |
Гидравлические моторы
Моторы хода |
два аксиально-поршневых насоса с регулируемой производительностью |
Моторы поворота |
один аксиальный поршневой двигатель |
Параметры предохранительных клапанов
Параметры предохранительных клапанов |
Давление срабатывания |
Гидроконтур рабочего оборудования |
34,3 МПа (350 кгс/см2) |
Гидроконтур поворота |
31,4 МПа (320 кгс/см2) |
Гидроконтур хода |
34,3 МПа (350 кгс/см2) |
Гидроконтур управляющего сигнала |
3,9 МПа (40 кгс/см2) |
Гидравлические цилиндры
Высокопрочный шток и гильза цилиндра. Специальные амортизирующие вставки защищают гидроцилиндры от толчков и ударов.
Размеры
|
Количество |
Диаметр гидроцилиндра |
Диаметр штока |
Стрела |
2 |
95 мм |
70 мм |
Рукоять |
1 |
105 мм |
75 мм |
Ковш |
1 |
95 мм |
65 мм |
Гидравлические фильтры
В гидравлической линии используются высококачественные гидравлические фильтры. Вакуумный фильтр расположен во всасывающем контуре, а полнопоточные — в обратном и дренажном контурах.
Средства управления экскаватора Hitachi ZX110M
В контур управления встроены противоударный клапан и система подогрева моторного и гидравлического масла.
Джойстики управления |
2 |
Рычаги передвижения с педалями |
2 |
Поворотная платформа экскаватора Hitachi ZX110M
Вращающаяся рама
Прочная сварная конструкция обеспечивает повышенную выносливость машины. Усиленная D-образная рама защищает поворотную платформу от деформации.
Механизм поворота
Аксиально-поршневой гидромотор с планетарным редуктором. Поворотный круг снабжен однорядным шарикоподшипником и зубчатой шестерней внутреннего зацепления. Зубчатая передача работает в масляной ванне. Стояночный тормоз поворотной платформы — гидромеханический, дискового типа.
Скорость поворота, мин-1 |
13,9 |
Кабина оператора
Просторная кабина шириной 1005 мм и высотой 1675 мм соответствует стандартам ISO. Закаленные стекла обеспечивают круговой обзор. Передние окна (верхнее и нижнее) могут открываться. Сиденья снабжены подлокотниками, имеют продольную регулировку (могут перемещаться вместе с джойстиками управления или без них) и откидывающуюся спинку.
Ходовая часть экскаватора Hitachi ZX110M
Гусеница
Сварная гусеничная рама сделана из особо прочной стали. Рамы гусеничных тележек приварены к основной раме. Катки, имеющие внутреннюю смазку, направляющие колеса и звездочки защищены плавающими уплотнениями.
Основной тип гусеничных башмаков — с тройным грунтозацепом. Также используются башмаки с плоским и треугольным профилем. Соединительные пальцы гусеничной цепи прошли термическую обработку и снабжены пылезащитным сальником. Гидравлический натяжитель гусеницы снабжен пружинным амортизатором.
Количество катков и башмаков на каждой стороне
Поддерживающие катки |
2 |
Опорные катки |
6 |
Гусеничные башмаки |
42 |
Защита гусеничной цепи |
1 |
Механизм хода
Каждая гусеница управляется 2-х скоростным аксиально-поршневым гидромотором через планетарный редуктор, что обеспечивает реверсивное движение гусениц. Ведущие колеса левого и правого бортов взаимозаменяемы. Стояночный тормоз механизмов хода — гидромеханический, дискового типа. Предохранительный клапан, встроенный в гидромотор хода, защищает от гидроударов при остановке. Автоматическая коробка передач с возможностью выбора скорости движения (высокая или низкая).
Скорости передвижения, км/ч |
высокая |
от 0 до 4,2 |
низкая |
от 0 до 2,4 |
Максимальная сила тяги, кН |
130 |
Максимальный преодолеваемый подъем, град. (%) |
35° (70%) |
Веса и давление на грунт экскаватора Hitachi ZX110M
ZAXIS110M — машина оснащена стрелой 4,27 м, рукоятью 2,26 м и ковшом 0,45 м3.
Тип башмака |
Ширина башмака, мм |
Вес, кг |
Давление на грунт, кПа |
С тройным грунтозацепом |
700 |
12800 |
27 |
С высоким одинарным грунтозацепом |
960 |
13700 |
22 |
Трехгранный |
760 |
13700 |
27 |
900 |
13400 |
23 |
Вес базовой машины включая массу противовеса 1800 кг и башмаков с тройными грунтозацепами, исключая навесное оборудование, топливо, гидравлическое и моторное масло, антифриз и т.д.):
- 10300 кг с башмаками шириной 700 мм
Заправочные емкости экскаватора Hitachi ZX110M
Топливный бак, л |
250,0 |
Охлаждающая жидкость, л |
19,0 |
Моторное масло, л |
15,0 |
Мотор поворота, л |
3,2 |
Мотор хода (на каждую сторону), л |
3,5 |
Гидравлическая система, л |
130,0 |
Бак для гидравлической жидкости, л |
69,0 |
Рабочее оборудование экскаватора Hitachi ZX110M
Стрела и рукоять сварные, коробчатого сечения. Длина стрелы 4,27 м; рукоять выпускается в трех вариантах — 1,96, 2,26 и 2,81 м. Ковш — сварной с возможностью регулировки поперечного люфта.
|
Емкость, м3 |
Ширина, мм |
Кол-во зубьев |
Вес, кг |
Рекомендации |
ZAXIS110M |
По стандарту PCSA |
По стандарту CECE |
Без бокорезов |
С бокорезами |
Рукоять 1,96 м |
Рукоять 2,26 м |
Рукоять 2,81 м |
|
0,19 |
0,17 |
450 |
550 |
3 |
260 |
+++ |
+++ |
+++ |
|
0,30 |
0,25 |
580 |
700 |
3 |
290 |
+++ |
+++ |
+++ |
|
0,40 |
0,33 |
680 |
800 |
4 |
340 |
+++ |
+++ |
+++ |
|
0,45 |
0,40 |
850 |
970 |
5 |
400 |
+++ |
+++ |
+++ |
|
0,50 |
0,45 |
890 |
1010 |
5 |
410 |
+++ |
++ |
++ |
|
0,59 |
0,50 |
950 |
1070 |
5 |
430 |
++ |
+ |
— |
*1 |
0,45 |
0,40 |
850 |
970 |
5 |
450 |
+++ |
+++ |
+++ |
*2 |
0,50 |
0,45 |
890 |
1010 |
5 |
500 |
++ |
— |
— |
*3 |
0,50 |
0,45 |
890 |
1010 |
5 |
480 |
++ |
— |
— |
|
Трапецеидальный ковш: 0,35 м3 CECE с шапкой, ширина 800 мм |
3 |
370 |
++ |
++ |
++ |
|
Однозубый рыхлитель |
1 |
320 |
— |
— |
— |
|
Грейферный ковш: 0,30 м3 шириной 560 мм |
6 |
690 |
+++ |
+++ |
— |
|
Отвал: ширина 1000 мм, длина 1600 мм |
430 |
# |
# |
# |
Обозначения:
* |
Только с башмаками шириной 700 мм |
*1 |
Усиленный ковш |
*2 |
Ковш с боковым фиксатором коронок |
*3 |
Ковш модификации Н |
+++ |
Применим для материалов плотностью 1800 кг/м3 и больше |
++ |
Применим для материалов плотностью 1600 кг/м3 и больше |
+ |
Применим для материалов плотностью 1100 кг/м3 и больше |
@ |
Для тяжелых работ |
# |
Планировка откосов |
— |
Применение невозможно |

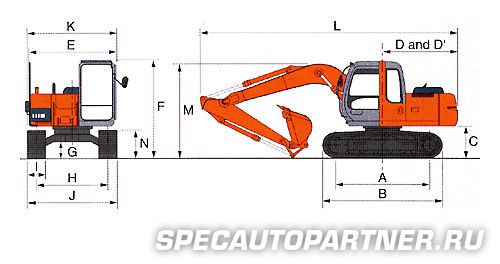

Размеры экскаватора Hitachi ZX110M
Характеристика |
ZAXIS 110M |
A |
База машины |
2990 мм (9'10") |
B |
Длина ходовой части |
3790 мм (12'5") |
* C |
Высота от уровня земли до противовеса |
1100 мм (3'7") |
D |
Радиус вращения по корпусу машины |
2130 мм (7'0") |
D' |
Расстояние от центра вращения до задней точки противовеса |
2130 мм (7'0") |
E |
Общая ширина поворотной части |
2460 мм (8'1") |
F |
Общая высота кабины |
2950 мм (9'8") |
* G |
Минимальный дорожный просвет |
595 мм (1'11") |
H |
Расстояние между центрами гусениц |
2040 мм (6'8") |
I |
Ширина гусеничного башмака |
G 700 мм (28") |
T 760 мм (30") |
H 960 мм (38") |
J |
Ширина ходовой части |
2740 мм (9'0") |
2800 мм (9'2") |
3000 мм (9'10") |
K |
Общая ширина машины |
2740 мм (9'0") |
2800 мм (9'2") |
3000 мм (9'10") |
L |
Длина машины с рукоятью 1,96 м (6'5") |
7220 мм (23'8") |
Длина машины с рукоятью 2,26 м (7'5") |
7220 мм (23'8") |
Длина машины с рукоятью 2,81 м (9'3") |
7220 мм (23'8") |
M |
Высота стрелы с рукоятью 1,96 м (6'5") |
2670 мм (8'9") |
Высота стрелы с рукоятью 2,26 м (7'5") |
2740 мм (9'0") |
Высота стрелы с рукоятью 2,81 м (9'3") |
** 2690 мм (8'10") |
N |
Высота гусеницы с тройным грунтозацепом башмака |
940 мм (3'1") |
Обозначения:
* |
Исключая грунтозацеп башмака |
** |
Измерение произведено при транспортном положении рукояти |
G |
Тройной грунтозацеп башмака |
T |
Трехгранный башмак |
H |
Высокий тройной грунтозацеп башмака |

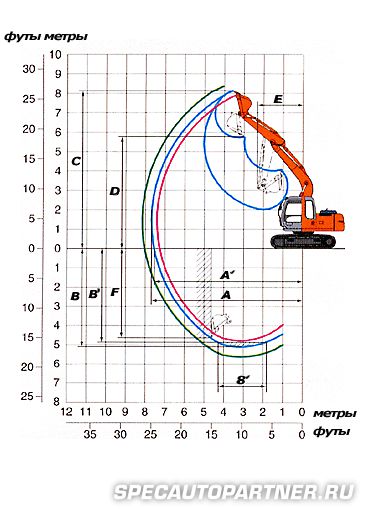

Геометрические параметры копания экскаватора Hitachi ZX110M
Характеристика |
ZAXIS 110M |
Длина рукояти |
1,96 м (6'5") |
2,26 м (7'5") |
2,81 м (9'3") * |
A |
Maкс. радиус копания |
7430 мм (24'5") |
7700 мм (25'3") |
8180 мм (26'10") |
A' |
Maкс. радиус копания (грунта) |
7250 мм (23'9") |
7530 мм (24'8") |
8020 мм (26'4") |
B |
Maкс. глубина копания |
4580 мм (15'0") |
4880 мм (16'0") |
5430 мм (17'10") |
B' |
Maкс. глубина копания (уровень 8') |
4320 мм (14'2") |
4650 мм (15'3") |
5220 мм (17'2") |
C |
Макс. высота копания |
8140 мм (26'8") |
8320 мм (27'4") |
8570 мм (28'1") |
D |
Maкс. высота разгрузки |
5730 мм (18'10") |
5910 мм (19'5") |
6170 мм (20'3") |
E |
Мин. радиус поворота |
2300 мм (7'7") |
2330 мм (7'8") |
2590 мм (8'6") |
F |
Mакс. высота среза при копании |
4120 мм (13'6") |
4420 мм (14'6") |
4940 мм (16'2") |
Сила копания ковша |
ISO |
90 кН (9200 кгс, 20300 фунт-сил) |
SAE: PCSA |
78 кН (8000 кгс, 17600 фунт-сил) |
Сила рабочего хода рукояти |
ISO |
60 кН (6100 кгс, 13400 фунт-сил) |
55 кН (5600 кгс, 12300 фунт-сил) |
48 кН (4900 кгс, 10800 фунт-сил) |
SAE: PCSA |
57 кН (5900 кгс, 13000 фунт-сил) |
52 кН (5300 кгс, 11700 фунт-сил) |
47 кН (4800 кгс, 10600 фунт-сил) |
Исключая грунтозацеп башмака.

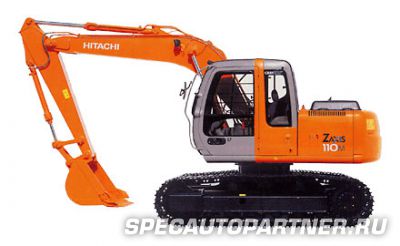

Фотографии Hitachi Zaxis ZX110M экскаватор гусеничный |
