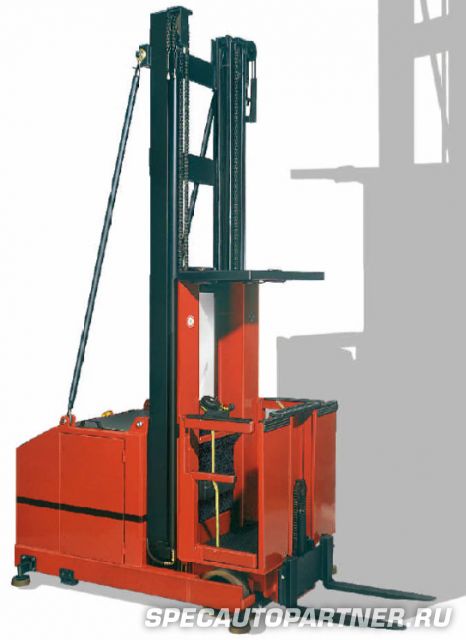

Штабелеры Magaziner EV10 и EV13: общее описание

Управляя Комфортом и Эргономикой

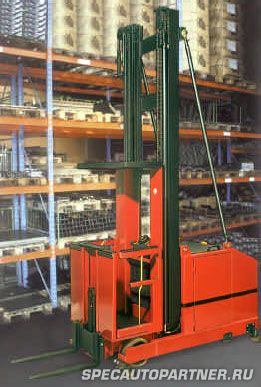

Комплектовщики заказов Magaziner EV10 и EV13

Они — надёжные и мощные машины, разработанные для эффективного и эргономичного комплектования заказов на высоте до 11160 мм.

Параметры передовой системы управления машины могут быть запрограммированы на оптимальные операции для определенных функций обработки заказов.

Доступны и специально разработанные опции, например встроенное зарядное устройство, платформа по которой можно ходить, и двойные органы управления движением.

Мачта и шасси

Специально спроектированные стойкие к кручению мачты с низким центром тяжести являются стандартными, обеспечивая превосходную стабильность, позволяющую безопасно перемещаться на максимальной скорости.

Машины построены из толстой тяжелой стали, которая обеспечивает максимальную защиту компонентов, так же как и увеличенную безопасность и уменьшение затрат на техническое обслуживание.

Большие двери дают оптимальный доступ к обслуживаемым компонентам, а компактный блок управления установлен на съёмной консоли.

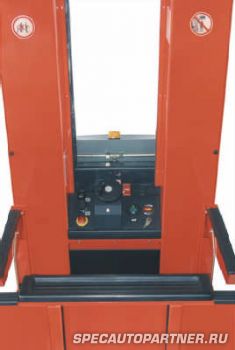

Кабина оператора

Просторная кабина оператора: низко расположенный вход в кабину повышает удобство работы, защита для ног обеспечивает дополнительную безопасность, встроенные в кабину заслонки сворачиваются вверх при входе и выходе.

Специальные отсеки для принадлежностей, вместе со звуковым абсорбирующим полом и обивкой кабины обеспечивают все условия для эффективной работы оператора.

Эргономично разработанный поручень обеспечивает оптимальную поддержку, когда машина ускоряется или замедляется. Степень ускорения или замедления выбирается независимо от положения управления движением. Управление функциями подъёма легко осуществляется с помощью джойстика.

Опция двойного управления позволяет оператору комплектовать заказы и управлять машиной, уменьшая количество движений.

Боковые заслонки сворачиваются, когда оператор прислоняется к ним, — это также обеспечивает еще лучший доступ к хранимому на полках.

Вся гидравлика и электрические кабеля на мачте разведены так, чтобы не попадать в поле зрения оператора. Наклонный профиль шасси также обеспечивает превосходный обзор в направлении движения.

Электронная система управления работает во время движения в проходах, позволяет автоматически двигаться прямо вперед, снижая усталость оператора, и делает невозможным столкновение с полками.

Направление движения ведущего колеса непрерывно отображается на пульте водителя.

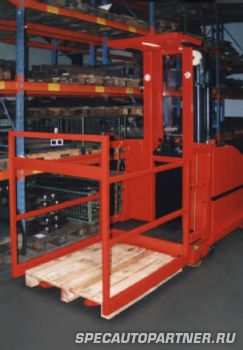

Технология управления

Интеллектуальный и компактный импульсный контроллер Mosfettransistor с чрезвычайно высокой частотой цикла и ходовой двигатель обеспечивают особенно гладкое, бесконечно изменяемое движение и функции подъема, при минимальном уровне шума.

• Пропорциональные характеристики движения и управления;
• Активная регенеративная тормозная система с восстановлением энергии;
• Функция остановки движения согласно направлению;
• Тормоза для гидравлических функций;
• Автоматическое управление ускорением и замедлением является частью стандартной системы управления.

Система диагностического контроля имеет память неисправностей, управляемую мотором функцию проверки времени для индивидуальных компонентов, диагностики запуска и программы автоматической настройки во время изменения компонентов.

Обычные реле и контакторы для выбора направления движения, подверженные сбоям, больше не необходимы.

Как дополнение, контрастный 16-разрядный ЖК-дисплей, интегрированный в панель управления, обеспечивает отображение различной эксплуатационной информации, такой как заряд батареи, операционные часы, сообщения об ошибках от системы управления, ограничителя скорости, и о ситуациях перегрузки.

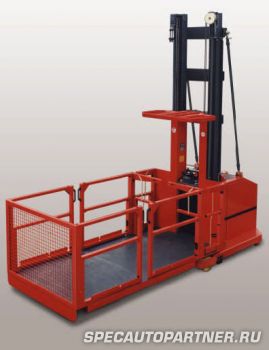

Защитные устройства

• Управление двумя руками;
• Дополнительная цепь безопасности входит в стандартную комплектацию;
• Независимый тормоз;
• Система с регенеративным торможением;
• Электромагнитный тормоз с датчиком присутствия водителя (если водитель покинул своё место за рулём, то это устройство немедленно останавливает двигатель);
• Проблесковый сигнал безопасности;
• Предохранительный клапан для поднимающихся цилиндров;
• Электронная цепь безопасности с отдельным главным контактором и мониторингом температурой;
• Устройство для аварийного снижения;
• Защита от перегрузки;
• Защита пальца в мачте;
• Переключатели высоты скорости в соответствии с директивами EC;
• Для подъема выше 2,5 м, требуется также спасательная лебедка.

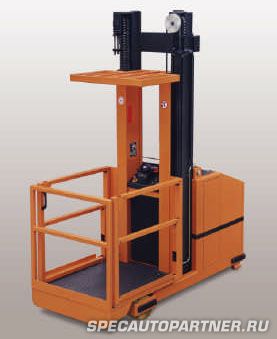

Варианты

Машины могут быть оборудованы для операций без проводной системы наведения с направляющими рельсами 100 мм или 40 мм.

По запросу машины могут быть снабжены тормозом включающимся в конце прохода и различными специфическими ограничителями.

Для операций на очень ограниченном пространстве, доступны машины уменьшенной длины и специальные версии мачт.
